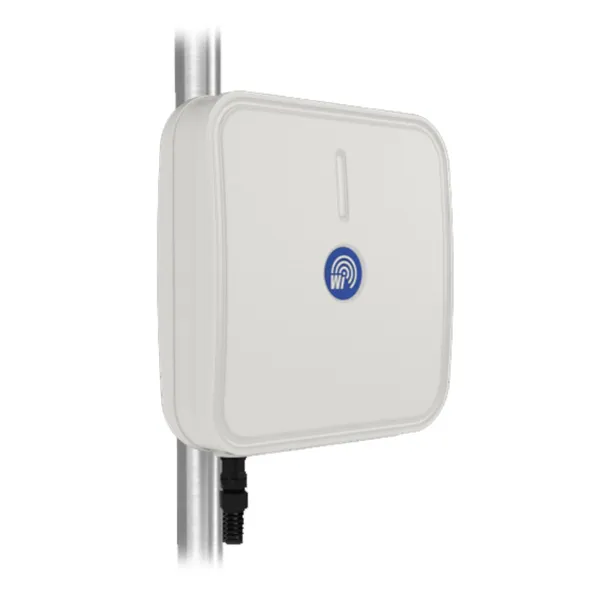

Wireless Instruments WiBOX PA M3-20X – 3.4 – 3.8 GHz PtP/Client-Antenne

WiBOX
PA M3-20X ist eine dual- und kreuzpolarisierte (geneigt +/-45°)
Panel-Antenne mit 20 dBi Gewinn, entworfen, um im MIMO 2×2-System zu
laufen. Die Antenne ist für Punkt-zu-Punkt (PtP) oder
Punkt-zu-Multipunkt (PtMP) Anwendungen als Client-Antenne in einer
interferenten Umgebung vorgesehen. WiBOX PA M3-20X kann im Innen- und
Außenbereich verwendet werden (IP67). Die Kreuzpolarität hilft
Verbindungen in Umgebungen mit hoher Interferenz zu errichten. Durch
breit arbeitende Betriebsfrequenz dieser Antenne kann in den Systemen
WiMAX 2,6 GHz, 2,6 GHz LTE (LTE FDD Band 7 und TDD 38, 40, 41),
Bluetooth und WLAN 2,4 GHz betrieben werden. Die Antenne ist in das
hochwertige Wibox Large Gehäuse integriert. Sie wird mit 2
SMA-Anschlüssen geliefert.

Merkmale

• 2x 20 dBi Gewinn
• Kreuzpolarisation für die Frequenz von 3.400 bis 3.800 MHz
• 2x SMA-Buchsen
• Große, ergonomische und voluminöses WiBOX Medium Gehäuse für die Installation von funktechnischen Geräten
• Wasserdichtes Outdoorgehäuse WiBOX Large
• Entwickelt für alle Wetterbedingungen
• RJ45 Waterproof-System
• Erdungssystem zum Schutz vor Blitzschlag DC-Ground

Systeme

• WLAN – 3.6 GHz
• WiMAX – 3.5 GHz
• LTE band – 22, 42, 43

Anwendungen

• System Integration
• Point-to-point Verbindungen
• Point-to-Multipoint Verbindungen

Elektrische Eigenschaften

• Frequenz: 3.4 – 3.8 GHz
• Gewinn: 20 dBi
• VSWR:
• Öffnungswinkel: 15°/15°
• Polarisation: X
• Kreuzpolare Isolation
• Front-to-Back:> 25 dB
• Die Trennung zwischen Anschlüsse: > 26 dB
• Widerstand: 50 Ohm
• Max Eingangsleistung: 50 W
• Blitzschutz : Nein
• DC Boden: Ja

Mechanische Eigenschaften

• Abmessungen: 39.2 x 39.6 x 9.6 cm
• Gewicht: 2.4 kg
• Stecke:r RJ45
• Material: ABS
• Wasserdichte: IP67
• Betriebstemperatur: von -40 °C bis 80 °C

Befestigung

• Abmessungen: 9.9 x 10.5 x 14.8 cm
• Regelbereich: +/- 30 °
• Gewicht: 0,87 kg
• Mastabmessungensbereich: 250 – 650 mm
• Material: Polyamid mit Glasfaser + verzinktem Stahl
