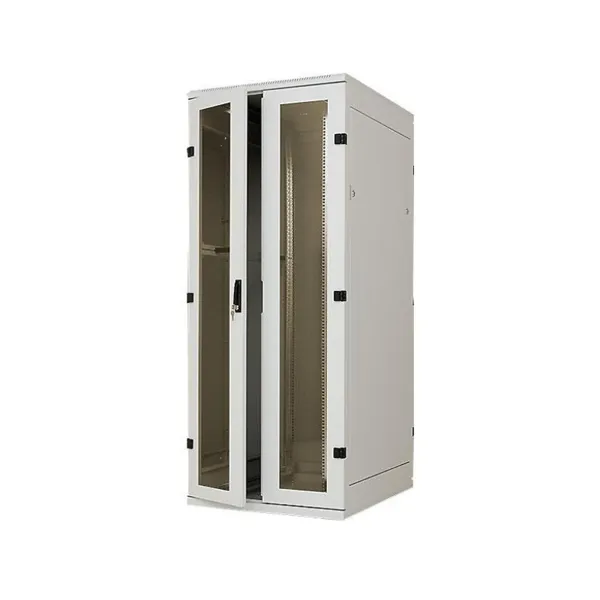

Zerlegbarer 19″-Standschrank, Tragkraft 300 kg, 22 HE, 600 x 600 mm

Modell: RZA-22-E66-CDX-A1

Zerlegbarer geschraubter Standverteiler mit Zweiflügel-Glastür, Schutzart IP20 und einer Tragkraft bis 300 kg.

Zerlegbarkeit

Die Einzelteile des RZA sind miteinander verschraubt und ergeben eine kompakte Konstruktion mit derselben Tragkraft, wie der geschweißte Verteiler. Die meisten Teile sind durch gewindefurchende Taptite-Schrauben verbunden. Dies gewährleistet, dass die Schraubverbindungen auch nach mehrmaligem Zerlegen noch sehr fest sind. Der Verteiler wird montiert geliefert und kann beim Transport an schwer zugängliche Stellen teilweise oder vollständig zerlegt werden.

Flex-Frame

(Gilt für 800 mm breite Verteiler) Das System ermöglicht die Installation der verstellbaren vertikalen Rasterschienen im Abstand von 19″, 21″ und 23″, je nach den Anforderungen der installierten Komponenten.

Herausbrechbare Verblendungen

Die Kabeleinführungen (370 x 90 mm) im hinteren Teil des Verteilers sind mit herausbrechbaren Blindplatten versehen. Sie können mit der Bürstenleiste gegen Staub abgedichtet bzw. nur mit dem Kunstoffrahmen versehen werden (beides Bestandteil des Beipacks). Die große, mit einer herausbrechbaren Verblendung versehene Öffnung im Dach ermöglicht die Montage und Demontage eines Triton-Lüfterblechs von außen, ohne dass Schrauben benötigt werden.

Abnehmbare Seiten- und Rückwände

Der RZA hat einen geschraubten Rahmen und abnehmbare Seitenwände. Diese werden ebenso wie die Rückwand standardmäßig mit gleichschließenden Schlössern am Rahmen befestigt.

Hohe Stabilität der Konstruktion

Der RZA ist eine robuste geschraubte Konstruktion. Die hohe Verarbeitungsqualität und neueste Technologien gewährleisten das tolle Aussehen des Verteilers.

Maße:

• Höhe 1080 mm x Breite 600 mm x Tiefe 600 mm

Beipack:

• 2x Seitenwandschlüssel
• 2x Türschlüssel
• 16x Käfigmutter M6
• 1x Bürstenleiste
• Einfassband 1m
• 4x Nivellierfüße
• 4x Mutter M10

Material:

• Sicherheitsglas, gehärtet, 4 mm
• Stahltiefziehblech

• 19″-Standverteiler mit Schutzgrad IP20
• Bestandteil des Verteilers sind 4 verstellbare vertikale Rasterschienen für die Installation der Komponenten
• Verteilerkonstruktion: geschraubte Stahlkonstruktion mit abnehmbaren Wänden, Zweiflügeltür in den Ausführungen als Vollblech-, perforiert (80 % und 86 % Luftdurchlass) oder Glastür mit 4 mm starkem Sicherheitsglas. Sie können vorn oder hinten am Verteiler montiert werden.
• Die zulässige Belastbarkeit der einzelnen Türen beträgt max. 20 kg
• Die Schränke sind für den Einbau von Daten- und Telekommunikationsanlagen und ihrer Verteilersysteme bestimmt
• Der Verteilerrahmen sowie alle abnehmbaren Teile (Seiten- und Rückwände, Türen, etc.) sind mit Erdungskabeln verbunden, die während der gesamten Nutzungsdauer des Schrankes ordnungsgemäß befestigt und eingesteckt sein müssen
• Im Boden des Verteilers befindet sich eine M8-Schraube als Haupterdungspunkt
• Kabeleinführungen mit herausbrechbaren Abdeckungen befinden sich oben und unten
