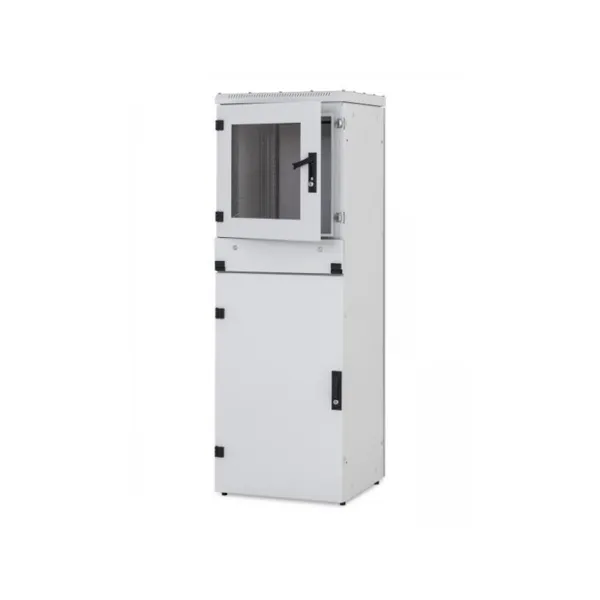

19″-Industrieverteiler/Standschrank, 37 HE/600 x 600 mm, IP54

Modell: RPE-37-A66-CAX-A1

Industrieverteiler mit getrennten Abteilen, geeignet für die Installation von Computern, Schutzart RPA – IP20/RPE – IP54, Tragkraft 400 kg.

Der Verteiler wird in zwei Varianten hergestellt:

• Der RPE mit Schutzgrad IP54 eignet sich besonders für staubige Räume.
• Der RPA mit Schutzgrad IP20 verfügt über Lüftungsschlitze im Dach- und Bodenteil sowie Kabeleinführungen und vorbereitete Öffnungen für Belüftungseinheiten.

Staub- und Feuchtigkeitsschutz

Der RPE-Verteiler hat keine Lüftungsschlitze. Außerdem sind sämtliche Türen und Wände mit einer Dichtung versehen, die vor eindringendem Staub und Feuchtigkeit schützt.

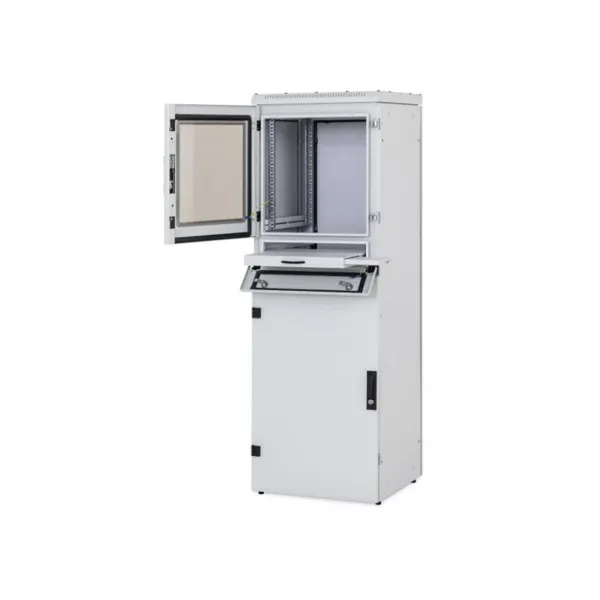

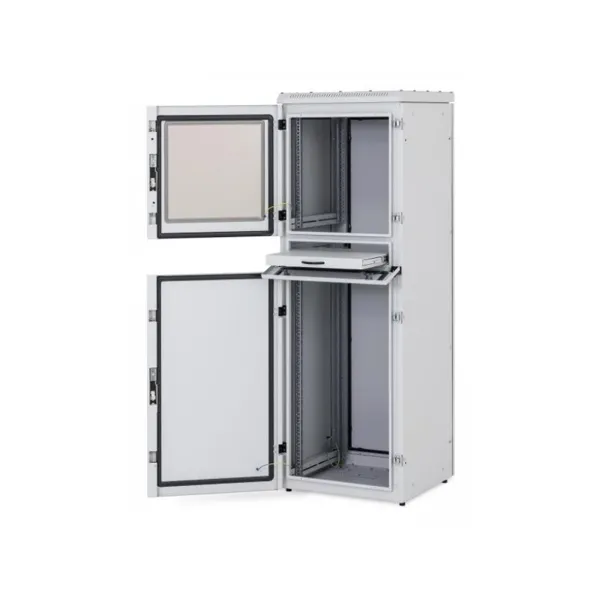

Drei separat verschließbare Teile

Der 600 mm breite und tiefe RPE-Verteiler hat drei separat verschließbare Teile. Der obere und untere Teil ist mit einem Schloss mit Triton-Schwenkhebelgriff gesichert, der mittlere ausziehbare Teil ist für die Tastatur und Maus bestimmt und hat eine Ein-Punkt-Schloss-Verriegelung. In der Standardausführung sind alle Teile gleichschließend.

Flexible Turöffnung

Das Scharniersystem ermöglicht ein Öffnen der Tür um fast 180°. Die Türen können einfach abgebaut und der Türanschlag gewechselt werden.

Triton-Schwenkhebelgriffe

Triton stellt eigene Schwenkhebelgriffe für Standverteiler her. Durch den Austausch des Plastemoduls (nicht im Beipack) kann ein klassischer Schließzylinder oder Halbzylinder gewählt werden. Patent: PUV 2013-27443

Verstellbare vertikale Rasterschienen

Die vertikalen 19-Rasterschienen sind in der Schranktiefe stufenlos verstellbar. Dies erleichtert den Einbau der Komponenten sowie das Kabelmanagement.

Rollen, Nivellierfuße

Montagemöglichkeit für Rollen, Schwerlastrollen und Nivellierfüße.

Maße:

• Höhe 1750 mm x Breite 600 mm x Tiefe 600 mm

Beipack:

• 2x Seitenwandschlüssel
• 2x Türschlüssel
• 16x Schrauben M6x10
• 16x Bürstenleiste
• 16x Käfigmutter M6
• 4x Nivellierfüße
• 4x Mutter M10

Material:

• Sicherheitsglas gehärtet 4 mm
• Stahltiefziehblech

• 19–Standverteiler mit Schutzgrad IP54 (RPE) und IP20 (RPA)
• Bestandteil des Verteilers sind 4 verstellbare vertikale Rasterschienen für die Installation der Komponenten
• Verteilerkonstruktion: Geschweißte Stahlkonstruktion mit abnehmbaren Wänden; Ein- bzw. Zweiflügeltüren in den Ausführungen als Vollblech oder Glastür mit 4 mm starkem Sicherheitsglas. Sie können vorn oder hinten am Verteiler montiert werden und sind beim RPE mit PUR-Schaum abgedichtet und mit einer Mehrpunktschließung ausgestattet.
• Die zulässige Belastbarkeit der einzelnen Türen beträgt max. 20 kg
• Diese Schränke sind für den Einbau von Daten- und Telekommunikationsanlagen und ihrer Verteilersysteme sowie für Steuerelemente von Technologiekomplexen bestimmt
• Der Verteilerrahmen sowie alle abnehmbaren Teile (Seiten- und Rückwände, Türen, …) sind mit Erdungskabeln verbunden, die während der gesamten Nutzungsdauer des Schrankes ordnungsgemäß befestigt und eingesteckt sein müssen
• Im Boden des Verteilers befindet sich eine M8-Schraube als Haupterdungspunkt
• Die Kabeleinführungen im oberen und unteren Teil des Verteilers sind mit abnehmbaren Verblendungen versehen (RPE)
• Kabeleinführungen mit herausbrechbaren Abdeckungen befinden sich oben und unten (RPA)
