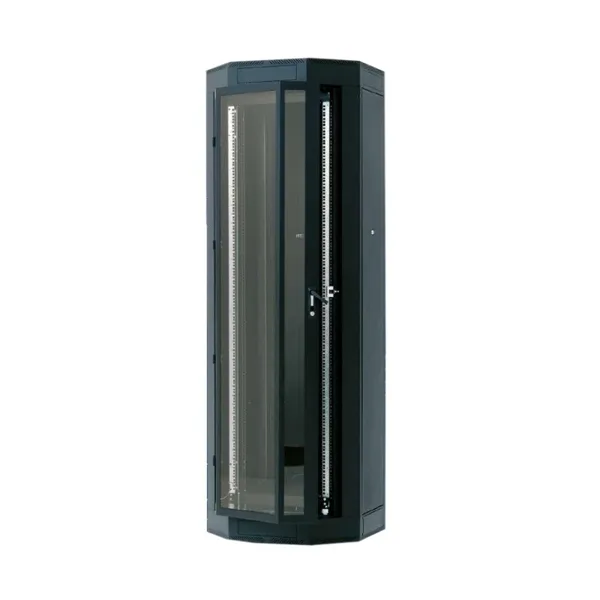

19″ Standschrank, drehbarer Rahmen, 27 HE, 800 x 800 mm

Modell: ROA-27-A88-CAX-A1

Standschrank mit drehbarem Innenrahmen, achteckigem Grundriss, Schutzart IP20 und einer Tragfähigkeit von 250 kg.

Kabeleinführungen

Kabeleinführungen befinden sich in den Seitenwänden des Dach- und Bodenteils. Bei zentraler Einführung werden die Kabel durch einen massiven Drahtkorb geschützt.

Flexible Türöffnung

Die verwendeten Scharniere ermöglichen eine Öffnung um 180° bzw. eine einfache Demontage der Tür.

TRITON-Schwenkhebelgriffe

Triton stellt eigene Schwenkhebelgriffe für Standverteiler her. Durch den Austausch des Plastikmoduls (nicht im Beipack) kann ein klassischer Schließzylinder oder Halbzylinder gewählt werden. Patent: PUV 2013-27443

Verstellbare vertikale Rasterschienen

Auf jeder Seite befinden sich zwei Paar vertikale 19″-Rasterschienen, die um 40 mm nach vorn oder hinten verstellt werden können. Die maximale Einbautiefe der 19″-Komponenten beträgt 550 mm in Schränken 800 x 800 mm und 650 mm für 900 x 900 mm.

Abnehmbare Seiten- und Rückwände

Die abnehmbaren Seiten- und Rückwände ermöglichen einen bequemen Zugriff auf die installierten Komponenten. Sie sind mit gleichschließenden Schlössern wie in der Fronttür gesichert.

Maße:

• Höhe 1628 mm x Breite 800 mm x Tiefe 800 mm

• 19″-Standverteiler mit Schutzgrad IP20.
• Verteilerkonstruktion: Geschweißte Stahlkonstruktion mit abnehmbaren Wänden; Türglas: 4 mm starkes Sicherheitsglas.
• Die zulässige Belastbarkeit der einzelnen Türen beträgt max. 20 kg.
• Die Mindestauftragsdicke beträgt 65 µm.
• Diese Schränke sind für den Einbau von Daten- und Telekommunikationsanlagen und ihrer Verteilersysteme bestimmt.
• Im Verteiler befindet sich ein drehbarer 19-Rahmen für die Installation der Komponenten sowie in zwei Positionen verstellbare vertikale Rasterschienen. Der Rahmen kann nach beiden Seiten um maximal 180° gedreht werden.
• Der Verteilerrahmen sowie alle abnehmbaren Teile (Seiten- und Rückwände, Türen,…) sind mit Erdungskabeln verbunden, die während der gesamten Nutzungsdauer des Schrankes ordnungsgemäß befestigt und eingesteckt sein müssen.
• Im Boden des Verteilers befindet sich eine M8-Schraube als Haupterdungspunkt.
• Kabeleinführungen mit herausbrechbaren Abdeckungen befinden sich oben und unten.
