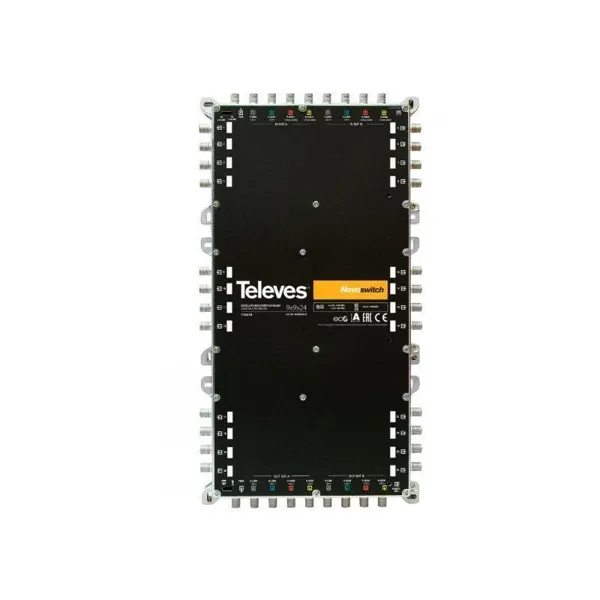

Kaskadierbarer und QUAD-tauglicher Multischalter mit 9 Eingängen ( 1x Terrestrik und 8 Polaritäten von zwei Satelliten) und 24 TN-Ausgängen.
Aufgrund von zuschaltbaren Abschlusswiderständen Einsatz als Einzelmultischalter (Sternverteilung) oder als Kaskadenschalter möglich.

Highlights
– 10 dB Dämpfungsschalter (Low Gain (LG) / High Gain (HG)) für jeweils eine Gruppe von 8 Teilnehmerausgängen
– Quadtauglich durch 22 KHz-Generatoren
– Kompatibel mit Rückkanalanwendungen
– Europäisches Design, Qualität und Herstellung

Merkmale
– Sehr kompakte Gehäuseform
– Gussgehäuse mit besten Schirmungseigenschaften
– Farbliche Markierung der Ein- und Ausgänge
– ECO-Modus
– Sehr flexibel: Aufgrund zuschaltbarer Abschlusswiderstände zu jedem Einzel- oder Kaskaden-Schalter
– 12 V Netzteil
– Geringer Stromverbrauch, dadurch ökonomischer Betrieb (Receivergespeist)

Technische Daten
Eingange-Anzahl
– 9
Kaskadenausgänge-Anzahl
– 9
Teilnehmerausgänge-Anzahl
– 24
Frequenzbereich TERR.
– MHz 88 … 862
Frequenzbereich SAT.
– MHz 950 … 2400
Eingangspegel TERR.
– dBμV 90
Eingangspegel SAT.
– dBμV 112
Durchgangsdampfung TERR.
– dB 6
Durchgangsdampfung SAT.
– dB 6 … 15
Teilnehmerdämpfung 1…8 TERR.
– dB 4
Teilnehmerdämpfung 1…8 SAT.
– dB 0
Teilnehmerdämpfung 9…16 TERR.
– dB 6
Teilnehmerdämpfung 9…16 SAT.
– dB 4
Teilnehmerdämpfung 17…24 TERR.
– dB 8
Teilnehmerdämpfung 17…24 SAT.
– dB 8
Entkopplung H/V
– dB > 30
TN-Entkopplung
– dB > 25
Spannungsversorgung
– Vdc 12
Max. Stromaufnahme (PSU – LG)
– mA 245
Max. Stromaufnahme (PSU – HG)
– mA 305
Max. Stromaufnahme (STB)
– mA 35
Betriebstemperatur
– °C -5 … 45
Schutzindex
– 20
