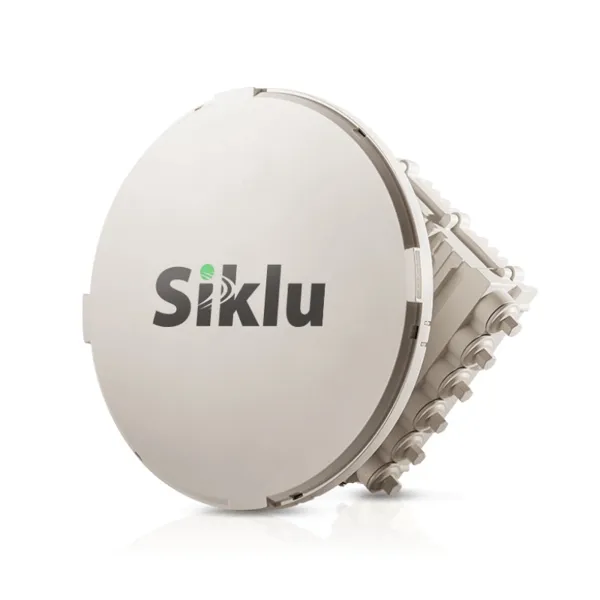

Siklu EtherHaul(TM)-2500F 60 cm – Effizientes 2 Gbps E-Band-Funksystem mit größerer Reichweite und 60 cm Antenne

Die EH-2X00-Serie bietet bis zu 2 Gbps Full-Duplex Kapazität mit erweiterter Reichweite, um Breitbandbereitstellung in städtischen, vorstädtischen und ländlichen Gegenden zu beschleunigen. Die Carrier-Grade Funkgeräte liefern Leistung mit Glasfaserqualität, Zuverlässigkeit und Durchsatz mit geringen CAPEX.

Robust & zukunftssicher

Die EH-2X00-Serie liefert bis zu 2 Gbps Full-Duplex Punkt-zu-Punkt drahtlose Ethernet-Konnektivität, die bei einer QAM32-Modulation erreicht wird, was Ihr Netzwerk absolut zukunftssicher macht. Da sie im interferenzfreien 71 – 76 / 81 – 86 GHz Band betrieben werden, machen es EH-2X00-Geräte Anbietern und Unternehmen ganz leicht, ihr Netzwerk zu erweitern und dabei eine Leistung mit Glasfaserqualität beizubehalten.

Carrier-Grade Leistung und Zuverlässigkeit

Ein hoher Durchsatz kombiniert mit geringer Latenz liefert Leistung, die mit Glasfaser vergleichbar ist. Siklus EH-2X00-Series hat eine adaptive Bandbreite/Modulation, die mit 8 benutzerkonfigurierbaren Stufen H-QoS synchronisiert sind. Dies gewährleistet eine korrelierte Payload-Priorisierung für hohe Verfügbarkeit. Ein integrierter L2-Switch mit Glasfaser- und Kupferanschlüssen ermöglicht die Implementierung von belastbaren Topologien, wie Kaskaden oder Ringen, ohne dass zusätzliche Geräte benötigt werden. Außerdem wurde die F-Serie für Mobilfunkbetreiber entwickelt, mit eingebautem Sync-E und 1588v2 ermöglicht sie die präzise TDM-Synchronisation über IP/MPLS/Ethernet Backhaul-Netzwerke hinweg.

Anwendungsbereiche:

• Business-Broadband
• Netzwerke für Videoüberwachung
• GTTH – Gigabit to the Home
• Campus-Netzwerke
• Mobile Backhaul
• Smart City Netzwerke

Konfiguration:

• 1x EtherHaul-2500F ODU mit Adapter, Tx hoch, Stromversorgung: POE, 1GE Kapazität erweiterbar auf 2GE, Ports: 2x Kupfer + 2x Glasfaser
• 1x EtherHaul-2500F ODU mit Adapter, Tx niedrig, Stromversorgung: POE, 1GE Kapazität erweiterbar auf 2GE, Ports: 2x Kupfer + 2x Glasfaser
• 2x EtherHaul Antenne 60 cm (FCC/ETSI) und Montage-Kit

• Frequenz & Duplexing: 71 – 76 GHz / 81 – 86 GHz, Frequency-Division Duplexing (FDD)
• Kanäle: 16/8/5/3 überlagerungsfreie Kanäle, 250/500//1250/1250 MHz breit; bis zu 1250 MHz
• Modulation & adaptive Rate: BPSK QAM32; 5 Stufen adaptive Bandbreite/Modulation erhöhen den Gewinn um bis zu 25 dB
• Durchsatz: bis zu 2 Gbps, Full Duplex
• Link-Budget (BER=10-6): 200 dB inklusive Gewinn der 60 cm Antenne
• Schnittstellen: 4x GbE-Ports, (2x Kupfer RJ45 + 2x optische SFP SMF/MMF)
• Timing: Synchrones Ethernet und 1588v2 TC
• Sicherheit: AES 128-Bit und 256-Bit
• Topologien: Ring, Daisy Chain, Mesh
• Stromversorgung: PoE+ (IEEE 802.3at), 45 W ohne PoE-Ausgang; bis zu 60 W mit PoE-Ausgang
• Gleichstromanschluss: 36 – 57 VDC
• PoE-Ausgang: Port 2: bis zu 13 W (IEEE 802.3af)
• Betriebstemperatur: -45 °C bis 55 °C (-49 °F bis 131 °F)
• Schutzart: IP67
• Abmessungen: ODU + 60 cm Antenne (Durchm. x Tiefe): 28.7″ x 18.1″ (73 x 46 cm)
• Gewicht: ODU + 60 cm Antenne: 20.7 lbs. (9.4 kg)

Ethernet Faetures:

• IEEE 802.1d transparentes Bridging
• VLAN & VLAN Stacking, 4K VLANs
• MEF 9, 14 und 21 konforme Ethernet Services
• Smart Pipes Transparent Ports Mode
• Link Aggregation: LAG und LACP (IEEE 802.3ad)
• Ethernet Ring Protection Switching: ITU-T G.8032 ERPS
• Link State Propagation
• 16 KB Jumbo Frames
• Konfigurierbares QoS
• 8 Level H-QoS mit Multi-Mapping-Optionen:
• L2: 802.1p, VLAN id., L2,5: MPLS EXP, L3: DSCP

Management & Bereitstellung:

• In-Band/Out-of-Band-Management
• Web GUI (1-Klick-Konfiguration von Lokal- und Remote-Einheiten) & Embedded CLI
• SNMPv2/3, TACACS+, RADIUS
• Link OAM & Connectivity Fault Management (CFM): IEEE802.3ah & IEEE802.1ag;
• Leistungsüberwachung: ITU-T Y.1731
