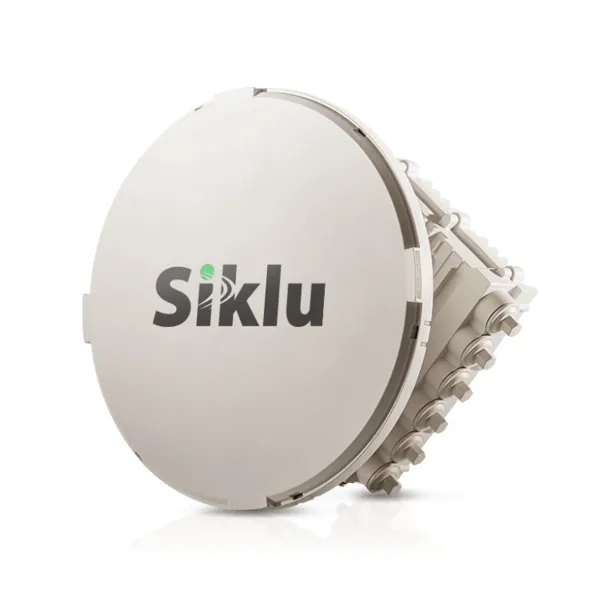

Siklu EtherHaul(TM)-1200F – Carrier-Grade 1000 Mbps E-Band-Funksystem mit 60 cm Antenne

Die am meisten eingesetzten Millimeterwellen-Funkgeräte der Welt

Die EtherHaul-1200-Serie liefert Carrier-Grade drahtloses Punkt-zu-Punkt Ethernet mit extrem hoher Kapazität. Mit 1000 Mbps Full-Duplex im freien 71 – 76 / 81 – 86 GHz Spektrum, bietet EH-1200 Service-Providern und Unternehmen rund um die Welt eine erschwingliche, fortschrittliche Funklösung die einfach zu installieren und zu unterhalten ist.

Keine Interferenzen – zuverlässiger Betrieb

E-Band-Funkgeräte zeichnen sich durch eine extrem dünne Strahlbreite aus und garantieren damit einen Betrieb ohne Interferenzen und mit hoher Zuverlässigkeit. Die EH-1200-Serie hat bis zu 32 überlagerungsfreie Kanäle, die vom Nutzer gewählt werden können, welche es zur skalierbarsten Lösung auf dem Markt für Bereitstellung in dicht besiedelten Gebieten macht.

Drahtlose Carrier-Grade Performance

Ein hoher Durchsatz kombiniert mit geringer Latenz liefert Leistung, die mit Glasfaser vergleichbar ist. Siklus EH-1200-Serie vereint 8 konfigurierbare QoS-Stufen und adaptive Bandbreite/Modulation für hohe Erreichbarkeit. Ein integrierter L2-Switch mit zusätzlichen Anschlüssen ermöglicht die Implementierung von belastbaren Topologien, wie Kaskaden oder Ringen, ohne dass zusätzliche Geräte benötigt werden.

Anwendungsbereiche:

• Business-Broadband
• GTTH – Gigabit to the Home
• Mobile Backhaul
• Campus-Netzwerke
• Netzwerke für Videoüberwachung

Konfiguration:

• 1x EtherHaul-1200F ODU mit Adapter; Tx hoch; 1GE Kapazität, Ports: 2x Kupfer; Stromversorgung: PoE
• 1x EtherHaul-1200F ODU with adapter; Tx low; 1 GE Kapazität, Ports: 2x Kupfer; Stromversorgung: PoE
• 2x EtherHaul Antenne 60 cm (FCC/ETSI) und Montage-Kit
• 2x PoE-Injektor 60 W (100 – 240 Wechselstrom, EU-Netzkabel)

• Frequenz & Duplexing: 71 – 76 GHz / 81 – 86 GHz, FDD
• Kanäle: 16/8 non-overlapping channels, 250/500 MHz wide
• Modulation & adaptive Rate: QPSK QAM64; 5 Stufen adaptive Bandbreite/Modulation erhöhen den Gewinn um bis zu 25 dB
• Durchsatz: 1 Gbps; FDD
• Link-Budget (BER=10-6): 196 dB inklusive Gewinn der 60 cm Antenne
• Schnittstellen: 4x GbE-Ports, (2x Kupfer RJ45 + 2x optische SFP SMF/MMF)
• Synchronization: Synchronous Ethernet and 1588v2 TC
• Verschlüsselung: AES 128-Bit und 256-Bit
• Topologien: Ring, Daisy Chain, Mesh
• Stromversorgung: PoE-Eingang PoE++ (IEEE 802.3at+) Stromverbrauch ohne PoE-Ausgang 40 W
• Gleichstromanschluss: 36 – 57 VDC
• PoE-Ausgang: Port 2 (IEEE 802.3at), 13 W
• Betriebstemperatur: -45 °C bis 55 °C (-49 °F bis 131 °F)
• Schutzart: IP67
• Abmessungen: ODU + 60 cm Antenne (Durchm. x Tiefe): 28.7″ x 18.1″ (73 x 46 cm)
• Gewicht: ODU + 60 cm Antenne: 20.7 lbs. (9.4 kg)

Ethernet Features:

• IEEE 802.1d transparentes Bridging
• VLAN & VLAN Stacking, 4K VLANs
• MEF 9, 14 und 21 konforme Ethernet Services
• Smart Pipes Transparent Ports Mode
• Link Aggregation: LAG und LACP (IEEE 802.3ad)
• Ethernet Ring Protection Switching: ITU-T G.8032 ERPS
• Link State Propagation
• 16 KB Jumbo Frames
• Konfigurierbares QoS
• 8 Level H-QoS mit Multi-Mapping-Optionen: L2: 802.1p, VLAN id., L2,5: MPLS EXP, L3: DSCP

Management & Bereitstellung:

• In-Band/Out-of-Band-Management
• Web GUI (1-Klick-Konfiguration von Lokal- und Remote-Einheiten) & Embedded CLI
• SNMPv2/3, TACACS+, RADIUS
• Link OAM & Connectivity Fault Management (CFM): IEEE802.3ah &
• IEEE802.1ag; Leistungsüberwachung: ITU-T Y.1731
• IPERF TCP/UDP Kapazitätsmesser
