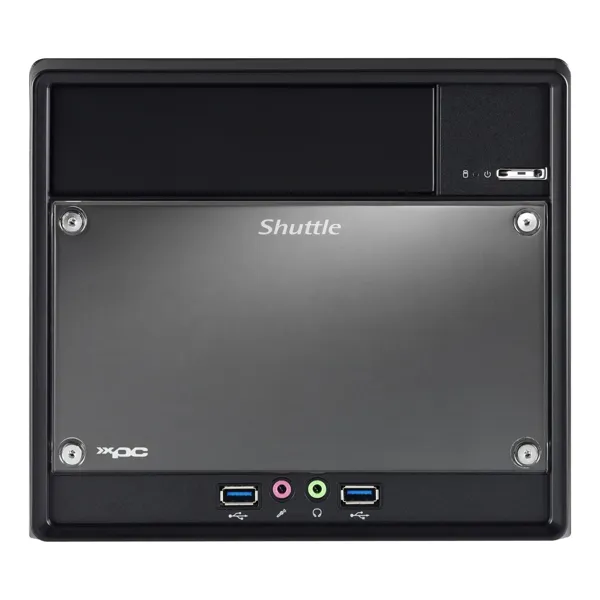

Das Shuttle XPC cube Barebone SH510R4 unterstützt Intel Core Desktop-Prozessoren der 10. und 11. Generation mit Sockel LGA1200 und einer TDP von bis zu 125 W. Es bietet Platz für bis zu 64 GB DDR4-3200-RAM, unterstützt zwei 4K-Monitore mit 60 Hz, schnelle M.2 SSDs und bis zu vier USB-3.2-Geräte. Für anspruchsvolle Anwendungen kann das SH510R4 mit einer leistungsstarken Grafikkarte ausgestattet werden, und ein zusätzlicher PCIe-X1-Steckplatz steht für weitere Erweiterungskarten zur Verfügung. WLAN und COM-Port sind optional nachrüstbar. Ein 80PLUS-Netzteil und das I.C.E.-Heatpipe-Kühlsystem von Shuttle gewährleisten Energieeffizienz und langfristige Stabilität. Zudem kann die Frontblende individuell gestaltet werden.

Gehäuse
– Schwarzes Aluminium-Gehäuse mit Acryl-Frontblende
– Eigenes Design durch Einlegen eines bedruckten Blattes hinter die Acrylplatte
– Laufwerksschächte: 1 x 5,25″ (extern), 2 x 3,5″ (intern)
– Abmessungen: 32,9 x 21,6 x 19,0 cm (LBH ohne Füße) = 13,4 Liter
– Höhe mit Gummifüßen: 19,7 cm
– Gewicht: 3,4 kg netto / 4,5 kg brutto

Mainboard / Chipsatz
– Mainboard mit Shuttle-eigenem Format,
– spezielles Design für XPC Barebone SH510R4
– Chipsatz/Southbridge: Intel® H510
– Passive Chipsatz-Kühlung mit Kühlkörper
– Die Northbridge ist im Prozessor integriert.
– Mit Feststoffelektrolytkondensatoren (Solid Capacitors) – diese Kondensatoren sind hitzebeständiger und langlebiger

BIOS
– AMI BIOS, SPI-Interface, 16 MB Flash-EPROM-Baustein
– Unterstützt Hardware-Überwachung, Watchdog
– Unterstützt Neustart nach Stromausfall (Power Fail Resume)
– Unterstützt Firmware-TPM (fTPM) v2.0
– Unterstützt Booten vom externem Flashspeicher über USB
– Unterstützt das Unified Extensible Firmware Interface (UEFI)

Netzteil
– Eingebautes 300 Watt Mini-Schaltnetzteil [1]
– Eingangsspannung: unterstützt 100-240V AC, 50-60 Hz
– 80 PLUS Bronze konform: der Wirkungsgrad beträgt mindestens 82/85/82% bei einer Belastung von 20/50/100%.
– Active PFC-Schaltung (Leistungsfaktor-Korrektur)
– ATX-Netzteil-Anschlüsse: 2×10 und 2×2 polig
– Stromanschluss für Grafikkarte: 6-polig
– Weitere Anschlüsse: 4x SATA, 2x Molex

Betriebssystem
– Dieses System wird ohne Betriebssystem ausgeliefert.
– Es ist kompatibel mit Windows 10/11 (64 Bit) und Linux (64 Bit)

Prozessor-Unterstützung
– Prozessor Sockel LGA 1200
– Unterstützt Intel Core i9 / i7 / i5 / i3, Pentium Gold und Celeron Prozessoren
– Unterstützt die 10. und 11. Generation Intel Core Prozessoren mit dem Codenamen “Comet Lake-S” und “Rocket Lake-S” und 14++ nm

Technologie
– Maximal unterstützte Prozessor-Verlustleistung (TDP) = 125 W.
– Bis zu 10 CPU-Kerne, 20 Threads und 20 MB L3-Cache
– Unterstützt nicht die Unlock-Funktion von Intel Prozessoren der K-Serie.
– Der Prozessor integriert die Controller für PCI-Express und Speicher und die Grafikfunktion auf dem gleichen Halbleiter-Chip.
– Prozessoren mit “F”-Kennung unterstützen jedoch keine integrierte Grafik [3] (die Leistungsmerkmale hängen vom Prozessormodell ab).
– Detaillierte Informationen über kompatible Prozessoren finden Sie in der Support-Liste unter global.shuttle.com.

Heatpipe-Prozessor-Kühlung
– Shuttle I.C.E. (Integrated Cooling Engine)
– I.C.E. Heatpipe Kühl-Technologie mit linear geregeltem 9,2 cm Lüfter
– SilentX-Technologie für eine effizientere und leisere Kühlung

Speicher-Unterstützung
– 2x 288-Pin DIMM-Steckplätze
– Unterstützt DDR4-Speicher mit 1,2 V
– Unterstützt Dual-Channel-Modus
– Unterstützt maximal 32 GB per Steckplatz, Gesamtkapazität maximal 64 GB
– Die maximale DDR4-Taktfrequenz hängt vom verwendeten Prozessortyp ab:
– Gen. 11 “Rocket Lake” unterstützt DDR4-3200 (PC4-25600U)
– Gen. 10 “Comet Lake” Core i7/i9 unterstützt DDR4-2933 (PC4-23433U)
– andere Gen. 10 “Comet Lake” unterstützen DDR4-2666 (PC4-21300U)

PCIe-Steckplätze
– 1x PCI-Express x16 v4.0 Steckplatz
(unterstützt lediglich PCI-Express v3.0 mit Gen. 10 “Comet Lake” Prozessoren)
– 1x PCI-Express x1 v3.0 Steckplatz, halboffen
– Es werden Grafikkarten mit doppelter Slotbreite unterstützt,
in diesem Fall kann der zweite PCI-Express-Steckplatz allerdings nicht belegt werden.
– Die Grafikkarte darf folgende Abmessungen nicht überschreiten: 273 x 98 x 38 mm.
– Stromanschluss für Grafikkarte: 6-polig [1]
– Eine Kompatibilitätsliste finden Sie unter global.shuttle.com.
– Integrierte Grafikfunktion (optional [3])
– Die Eigenschaften der integrierten Intel UHD Grafikfunktion hängen vom verwendeten Prozessortyp ab.
– Einige Prozessormodelle bieten keine integrierte Grafikfunktion [3]
– Der PC bietet drei Video-Ausgänge:
1x HDMI v2.0b (nur HDMI v1.4b mit Gen. 10 “Comet Lake” Prozessoren)
1x DisplayPort v1.4
-1x D-Sub/VGA
HDMI 2.0b und DisplayPort unterstützen 4K-Displays mit 3840 x 2160 Ultra HD Auflösung mit 60 Hz Bildwiederholfrequenz (2160p/60)
HDMI 1.4b unterstützt Ultra HD Auflösung mit 30 Hz
– Unterstützt zwei unabhängige Displays über die integrierte Grafikfunktion
– Unterstützt weitere Displays zusammen mit externer Grafikkarte
– Hardware Video Decoding/Encoding
– DisplayPort und HDMI unterstützen Multikanal Digital Audio über das gleiche Kabel

Laufwerksschächte
– Laufwerksschächte: 1 x 5,25″ (extern), 2 x 3,5″ (intern)
– Mit dem optionalen Zubehör PHD3 lassen sich jeweils
– zwei 2,5″-Laufwerke in einen 3,5″-Schacht einbauen.

SATA-Anschlüsse
– 3x Serial ATA 6G Onboard-Anschlüsse (rev. 3.0, max. 6 Gbit/s)

M.2-2280M SSD-Steckplatz
– Der M.2 2280 M Steckplatz bietet folgende Schnittstellen:
– PCI-Express Gen. 3.0 X4 unterstützt NVMe
– SATA v3.0 (max. 6 Gbit/s)
– Verwendete M.2-Steckkarten müssen 22 mm breit sei und können eine Länge von 42, 60 oder 80 mm (Typ 2242, 2260, 2280) haben.
– Unterstützt M.2 SSDs mit SATA- und PCI-Express-Schnittstelle

M.2-2230E-Steckplatz für WLAN-Karten
– Schnittstellen: PCI-Express Gen. 3.0 X1 und USB 2.0
– Vverwendete M.2-2230-Steckkarten müssen 22 mm breit und 30 mm lang sein (Typ 2230)
– Unterstützt WLAN-Erweiterungskarten (Optionales Shuttle-Zubehör: WLN-M)

HD Audio
– Audio Codec: Realtek ALC662/ALC897/ALC888S, 5.1-Kanal
– Drei analoge 3,5mm Audio-Anschlüsse auf der Rückseite:
– Line-in (blau), Line-out (grün) und Mikrofon-Eingang (rosa)
– umschaltbar auf 5.1 Line-out (front, hinten, Mitte/Bass)
– Auf der Vorderseite: Mikrofon-Eingang und Kopfhörer-Ausgang (Line-out)
– DisplayPort und HDMI unterstützen Multikanal Digital Audio über das gleiche Kabel

Gigabit-Netzwerk
– Intel i219LM PHY verbunden mit dem MAC des Prozessors
– Unterstützt 10 / 100 / 1.000 MBit/s Datentransferrate
– Unterstützt WAKE ON LAN (WOL)
– Unterstützt das Booten vom Netzwork via Preboot eXecution Environment (PXE)

Anschlüsse und Buttons Vorderseite
– Mikrofon-Eingang (3,5 mm)
– Kopfhörer-Ausgang (3,5 mm)
– 2x USB 3.2 Gen 1 (max. 5 Gbit/s), Blau
– Ein/Aus-Button
– Betriebsanzeige (Blaue LED)
– Aktivitätsanzeige für Festplatte (Gelbe LED)

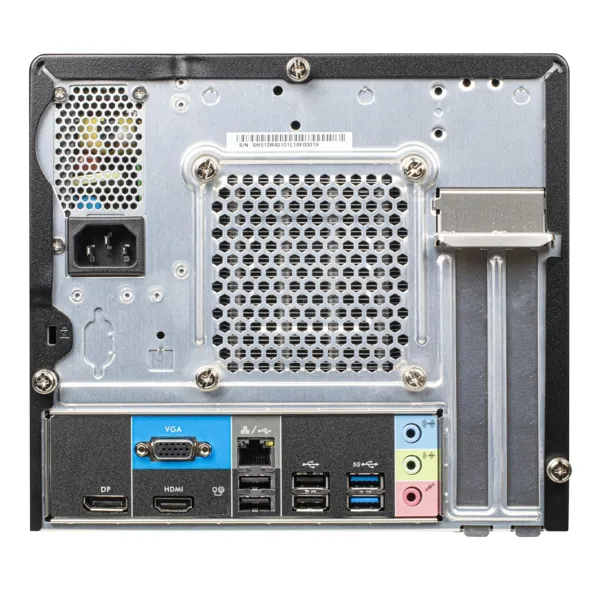

Anschlüsse Rückseite
– 1x HDMI 2.0b (HDMI 1.4b mit Gen. 10 “Comet Lake” Prozessor)
– 1x DisplayPort 1.4 [2]
– 1x D-Sub VGA (analog)
– 2x USB 3.2 Gen 1 (max. 5 Gbit/s), Blau
– 4x USB 2.0, schwarz
– 1x Gigabit LAN (RJ45)
– 1x Audio Line-out (3,5 mm)
– 1x Audio Line-in (3,5 mm)
– 1x Mikrofon-Eingang (3,5 mm)
– 1x 4-Pin-Anschluss (2,54 mm Rastermaß) unterstützt:
– externen Einschalt-Taster
– Clear CMOS Funktion
– 5V DC Spannung für externe Komponenten
– Optional: Serielle RS232 Schnittstelle (Zubehör: “H-RS232”)
– 3x Perforation für optionale WLAN-Antennen (Zubehör: “WLN-M”)

Weitere Anschlüsse onboard
– Belegte Front-Panel-Anschlüsse für USB, Audio. Buttons, LEDs
– 1x RS232, serielle Schnittstelle (2×5 Pins)
– 2x Lüfter-Anschlüsse (4 Pins)
– 1x USB 2.0 (4 Pins)

Mitgeliefertes Zubehör
– Mehrsprachiges XPC Installationsanleitung (DE, EN, FR, ES, JP, KR, SC, TC)
– Windows 64-Bit Treiber-DVD
– 2x Serial-ATA Laufwerkskabel
– 230V-Netzkabel (mit Schutzkontakt)
– Wärmeleitpaste
– Schutzkappe für den CPU-Sockel (nicht verwenden, falls Heatpipe oder Kühler installiert sind)
– Tüte mit Schrauben

Optionales Zubehör
– Backpanel-Adapter für eine serielle RS232 Schnittstelle (H-RS232)
– WLAN-Kit unterstützt WLAN+BT mit zwei externen Antennen (WLN-M (802.11ac) und WLN-M1 (802.11ax))
– Adapter für 2,5″-Laufwerke wie z.B. SSD-Laufwerke (PHD3)
– Adapterkabel für einen externen Power-Button (CXP01)
– 850W-Netzteil (PC850)

Zulässige Umgebungsparameter
– Zulässige Umgebungstemperatur im Betrieb: 0-40 °C
– Relative Luftfeuchtigkeit: 10-90 %

Zertifikate / Konformität:
– EMI: CE, FCC, BSMI, VCCI, RCM
– Sicherheit: CB 60950/62368, cTUVus, BSMI
– Weitere: RoHS, Energy Star, ErP
– Dieses Gerät wird als informationstechnische Einrichtung (ITE) der Klasse B eingestuft und ist hauptsächlich für den Betrieb im Wohn- und Bürobereich vorgesehen. Durch das CE-Zeichen wird die Konformität mit den folgenden EU-Richtlinien bestätigt:
(1) Richtlinie 2014/30/EU über die elektromagnetische Verträglichkeit (EMC),
(2) Richtlinie 2014/35/EU über die Sicherheit von elektrischen Betriebsmitteln (LVD),
(3) Richtlinie 2009/125/EG über die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte (ErP).

[1] Online Power Calculator
Der PCI-Express X16 Steckplatz liefert maximal 75 Watt an die Grafikkarte, plus 75 Watt über den 6-Pin-Stromanschluss vom Netzteil – die Verlustleistung der Grafikkarte darf also 150 Watt nicht überschreiten. Der Prozessor darf max. 125 Watt TDP haben. Falls leistungsstarke PC-Komponenten verwendet werden, dann prüfen Sie mit dem “Power Supply Calculator”, ob das eingebaute 300-Watt-Netzteil diese Konfiguration unterstützt, siehe: http://global.shuttle.com/support/power. Detaillierte Informationen über kompatible Prozessoren und Grafikkarten finden Sie außerdem in der Support-Liste unter http://global.shuttle.com.

[2] DisplayPort in HDMI/DVI konvertieren
– Der DisplayPort Ausgang kann mit einem günstigen, passiven Adapterkabel in HDMI oder DVI konvertiert werden. Zum Beispiel:
– DELOCK 82590: 1 m, DisplayPort (männl., 20P) zu HDMI-A (männl., 19P)
– DELOCK 82435: 5 m, DisplayPort (männl., 20P) zu DVI-D (männl., 24P)
– Die integrierte Grafikfunktion erkennt die Eigenschaft des angeschlossenen Displays und gibt das passende elektrische Signal aus – entweder DisplayPort (ohne Adapter) oder HDMI/DVI (mit Adapter).
– Umgekehrt kann ein Bildschirm mit DisplayPort nicht über einen einfachen, passiven Adapter an den HDMI-Ausgang angeschlossen werden.

[3] Integrierte Grafik ist optional
– Hinweis: Prozessoren, deren Modelbezeichnung mit “F” endet (z.B. Intel Core i5-11600F), haben keine integrierte Grafikfunktion, so dass die Grafikausgänge des Shuttle XPCs keine Funktion haben. In diesem Fall ist eine zusätzliche diskrete PCIe-Grafikkarte zwingend erforderlich.
