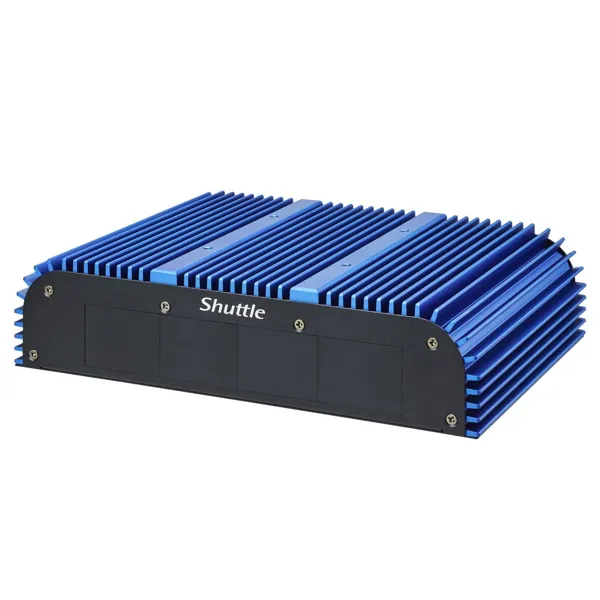

Shuttles neue Generation der BPCWL02/03-Serie von Box-PCs sind robuste, lüfterlose Industrie-PCs mit modularen Erweiterungsmöglichkeiten für vielfäl-tige Anwendungen im Industriesektor. Das Modell BPCWL03 unterstützt einen erweiterten Betriebstemperaturbereich von -20 bis +60 °C. Der Shuttle Box-PC-Serie wird als Komplettsystem angeboten: entweder als Fixkonfiguration oder als individuell konfiguriertes BTO-System.

Lüfterlos und leise
– Ausgestattet mit passiver Kühlung, daher keine Lüftergeräusche
– Ideal für geräuschsensible Umgebungen
– Weniger Verunreinigungen durch Staub – dadurch praktisch wartungsfrei
– 24/7 Dauerbetrieb
– Dieses Gerät ist offiziell für den 24-Stunden-Dauerbetrieb (24/7) freigegeben.
– Voraussetzung: Freie Luftzirkulation in der Umgebung des PCs.

Gehäuse
– Langlebiges und robustes Gehäuse aus Aluminium und Stahl.
– Passives Kühlsystem mit speziell gestalteten Kühlrippen sorgt für maximale Wärmeabfuhr.
– Abmessungen: 16,9 x 24,5 x 5,7 cm (LBH) = ca. 2,7 Liter
– Gewicht: 2,85 kg netto (Barebone ohne RAM/SSD und optionale Erweiterungen)
– Schutzart: IP30

Betriebsposition/Montage
1) Standfüße: Das Gerät lässt sich waagerecht auf seine Standfüße stellen.
2) VESA-Montage: Das Gerät lässt sich mit einer optionalen 75 mm x 75 mm VESA-Halterung an einer Wand oder an einem großen Display befestigen. Die VESA-Halterung wird mit vier M4x6L Schrauben auf die Oberseite des BoxPCs geschraubt.
3) Seitliche Halterungen (MRS01): Das Gerät lässt sich mit zwei optional erhältlichen Ear-Mount-Halterungen und vier M4-Schrauben an Oberflächen befestigen (Befestigungsraster: 256 mm x 100 mm).
4) DIN-Rail (MDR01): Das Gerät lässt sich auf einer Standard 35 mm Hutschiene (DIN-Rail) montieren, z.B. in einem Schaltschrank. Hierfür ist ein Standard-DIN-Rail-Clip erforderlich, der mit zwei M3-Schrauben auf der Unterseite des BoxPCs befestigt wird (Lochabstand: 47,5 mm).
Hinweise: Die VESA-Halterung, Ear-Mount und DIN-Rail-Clip sind nicht im Lieferumfang enthalten.
Die vertikale Montage ist in jeder Ausrichtung zulässig.

Betriebssystem
– Dieses Barebone-System wird ohne Betriebssystem ausgeliefert.
– Es ist kompatibel mit Windows 10/11 (64-Bit) und Linux (64-Bit).

Prozessor
– Modell: Intel Core i5-8365UE (ULV)
– System-on-a-chip Architektur (SoC) mit integriertem Speicher- und Grafikcontroller
– FCBGA1528-Gehäuse – direkt auf das Mainboard gelötet
– Codename: Whiskey-Lake-U (8. Generation Intel Core)
– Kerne / Threads: 4 / 8
– Taktrate: 1,6 GHz, Turbotakt: 4,1 GHz
– L3 Smart Cache: 6 MB
– Verlustleistung (TDP): max. 15 W
– Herstellungsprozess: 3. Generation 14nm++

Integrierte Grafik
– Intel UHD Graphics 620
– Taktfrequenz der Grafik: 300-1050 MHz
– Ausführungseinheiten (EUs): 24
– Unterstützt bis zu drei unabhängige Displays
1) HDMI 1.4 eingebaut im Backpanel
2) optional HDMI 1.4, DisplayPort 1.2, DVI-I oder D-Sub/VGA (DDI-Schnittstelle)
3) optional D-Sub/VGA (eDP-Schnittstelle, Einschränkung: kein PnP-Support)

UEFI BIOS
– Unterstützt Neustart nach Stromausfall (resume after power failure)
– Unterstützt Wake on LAN (WOL)
– Unterstützt Einschalten über Uhrzeit (power on by RTC Alarm)
– Unterstützt Booten von M.2-SSD-Karten und USB-Geräten
– AMI BIOS im 16- oder 32 MB EEPROM mit SPI Interface
– Unterstützt Hardware-Überwachung und Watchdog-Funktion
– Unterstützt das Unified Extensible Firmware Interface (UEFI)
– Unterstützt Intel® vPro™ und AMT – nur im Zusammenhang mit Intel Core i5-8365UE oder Intel Core i7-8665UE Prozessor
– Unterstützt Intel® vPro™ und AMT
– Intel® vPro™ ist eine Markenbezeichnung für bestimmte Management- und Sicherheitstechnologien. Intel® Active Management Technology – (AMT) ist ein Teil von vPro. Diese Technologie ermöglicht PC-Fernverwaltung – auch im ausgeschalteten Zustand oder bei defektem – Betriebssystem. Die virtuelle Prüfung und Wiederherstellung von AMT-Plattformen im Netzwerk kann die Verfügbarkeit von PCs steigern und die – Wartungskosten senken.
– Bemerkung: Intel vPro benötigt passende Software.
– Die Intel® MEBX Benutzeroberfläche wird aufgerufen, indem man zu Beginn des Bootvorgangs STRG-P drückt.
– Nur der Intel i219 Netzwerk-Port (gelb) unterstützt die Intel vPro® Funktion.

TPM-Modul
– Hardware Trusted Platform Module (Infineon SLB9670VQ2 TPM 2.0)

Netzteil
– DC-Stecker: 5,5/2,5 mm (Außen/Innen-Durchmesser)
– AC-Kabel: 3-polig, ca. 1,8 m lang, mit CEE-7/7 Stecker mit Schutzkontakt (Typ E+F) für den Anschluss an der Steckdose
– Hinweis: Der DC-Eingangsspannungbereich des Box-PCs kann optional auf 9-36 V erweitert werden.

Speicher-Unterstützung
– 2x SO-DIMM-Steckplatz mit 260 Pins
– Unterstützt DDR4-2400 (PC4-19200) SDRAM mit 1,2 V
– Unterstützt Dual-Channel-Modus
– Unterstützt maximal 32 GB pro Steckplatz
– Gesamtkapazität maximal 64 GB
– Unterstützt unbuffered DIMM-Module (kein ECC oder registered)

M.2-Steckplatz für SSDs
– Der M.2 2280 M Steckplatz bietet folgende Schnittstellen:
PCI-Express Gen. 3.0 x4
SATA v3.0 (max. 6 Gbit/s)
– Verwendete M.2-Steckkarten müssen 22 mm breit sein und können eine Länge von 60 oder 80 mm (Typ 2260, 2280) haben.
– Unterstützt M.2 SATA SSDs (mit B+M-Key) und M.2 PCIe SSDs (mit M-Key), automatische Schnittstellen-Erkennung

Soundfunktion
– Audio Realtek® ALC662 oder ALC888S High-Definition Audio
– Zwei analoge 3,5 mm Audio-Anschlüsse auf der Rückseite:
1) 2-Kanal Line-out (Kopfhörer)
2) Mikrofon-Eingang
Digitale Multikanal-Audio-Ausgabe über HDMI und optional DisplayPort

Dual Gigabit Netzwerk
– Zwei RJ45 Netzwerkanschlüsse
– Verwendete Netzwerkchips:
1) Intel i211 Ethernet Controller mit MAC, PHY und PCIe-Schnittstelle [3]
2) Intel i219LM PHY verbunden mit dem MAC des Prozessors
Unterstützt 10 / 100 / 1000 MBit/s Datentransferrate
Unterstützt WAKE ON LAN (WOL) und das Booten vom Netzwerk via Preboot eXecution Environment (PXE)

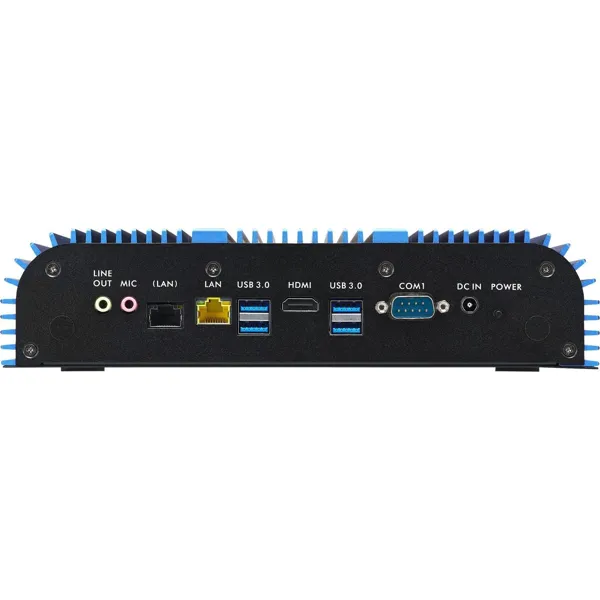

Anschlüsse Rückseite
– Power Button
– HDMI 1.4
– 4x USB 3.2 Gen 1 Typ A (max. 5 Gbps)
– 2x Intel Gigabit LAN (RJ45, i211/i219LM) [3]
– Serieller COM-Port (RS232)
– Mikrofon-Eingang (3,5 mm)
– Audio Line-out / Kopfhörer (3,5 mm)
– DC-Eingang für externes Netzteil (2,5 / 5,5 mm)

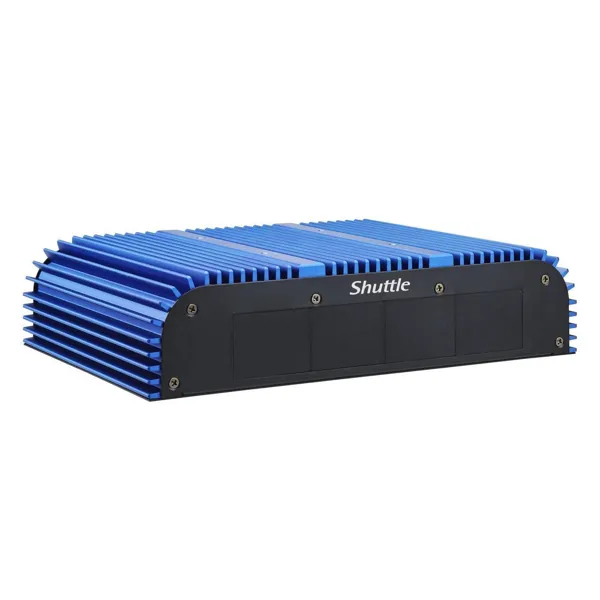

– Optionale Anschlüsse Vorderseite
– Die Vorderseite ist in vier Bereiche unterteilt, die mit optionalen Erweiterungskits mit Tochterplatinen bestückt werden können, um das Gerät mit zusätzlichen Anschlüssen auszustatten. Achtung: Öffnen des Barebones und Einbau von optionalen Komponenten sind dem geschulten Fachmann vorbehalten!
1) zweiter Grafikport: HDMI 1.4 (DHD01), DisplayPort 1.2 (DDP01), DVI-I (DDV01) oder D-Sub/VGA (DVG01)
2) dritter Grafikport: D-Sub/VGA
3) ein COM-Port RS232 (CRS01)
4) zwei COM-Ports RS232/RS422/RS485 – belegt zwei Bereiche (CSD01)
5) 4x USB 2.0 – kann 2x eingebaut werden (Hinweis: USB 2.0 Ports erlauben bis zu 500mA/2,5W Ausgangsleistung. Falls lediglich Geräte mit niedriger Leistung wie Maus/Tastatur angeschlossen werden, dann lassen sich auch 4 USB-Kits verwenden) (USB01)
6) 4x Netzwerk-Ports mit 2.5 Gbit/s Geschwindigkeit (IDL01)
7) bis zu vier Digital-I/O-Erweiterungen – jeweils mit 4 Eingängen und 4 Ausgängen (DIO11) [2]
8) Eingang für KFZ-Zündschloss zum verzögerten Ein-/Ausschalten des BoxPCs (DIO11)
9) LTE-Kit mit externen Antennen (LTE01)
Bemerkung: nicht enthalten sind LTE-Karte (M.2-3042 Key B) und Nano-SIM-Karte
10) Schraubanschlüsse für Kabel zum Anschluss eines externen Power-Buttons (PWR01)

Weiteres optionales Zubehör
1) DC-Eingang mit erweitertem Spannungsbereich: 9-36 V, anstatt nur 19 V (VOL01)
2) Ear Mount Halterungen, Montagemaß: 256 mm x 100 mm (MRS01)
3) DIN-Rail-Clip (dieser spezielle Clip hat Löchern ohne Gewinde) (MDR01)
4) WLAN-Modul mit zwei externen Antennen (WMAX2001+CWL01)
5) Ein LAN-Port im Backpanel kann auf 2,5 Gb/s aufgerüstet werden (IDL11) [3]

Umgebungsparameter
– Option
– Betriebstemperatur
– Relative Luftfeuchtigkeit
– Standard 0 bis +40 °C 20-80 % nicht kondensierend
– Industriell [1] -20 bis +60 °C 20-80 % nicht kondensierend
– Beachten Sie Hinweis [1]

Konformität und Zertifikate
– EMI: CE, FCC Class A, VCCI, RCM, BSMI
– Sicherheit: CB, cTUVus, BSMI
– Weitere: RoHS, ErP, CEC
– Dieses Gerät wird als informationstechnische Einrichtung (ITE) der Klasse A eingestuft und ist hauptsächlich für den Betrieb in kommerziellen und industriellen Bereichen vorgesehen. Durch das CE-Zeichen wird die Konformität mit den folgenden EU-Richtlinien bestätigt:
(1) Richtlinie 2014/30/EU über die elektromagnetische Verträglichkeit (EMC),
(2) Richtlinie 2014/35/EU über die Sicherheit von elektrischen Betriebsmitteln (LVD),
(3) Richtlinie 2009/125/EG über die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte (ErP)

[1] für den sicheren Betrieb im erweiterten Betriebstemperaturbereich (-20 bis +60°C) ist das optionale 150W-Netzteil PA1501 erforderlich und es werden außerdem industrie-taugliche RAM/SSD-Komponenten mit einem Betriebstemperaturbereich von -40 … +85 °C benötigt.

[2] Die DIO-Erweiterung wird mit dem passenden Stecker geliefert. Die digitalen Eingänge erkennen “Low” bei 0-3 Volt und “High” bei 5-30 Volt (oder offener Kontakt). Die digitalen Ausgänge vertragen 0-30V (offener Kollektor) mit max. 30 mA Strom.

[3] LAN-Port-Upgrade
Der gelbe LAN-Port auf der Rückseite (Intel i211-Chip) mit max. 1 Gbit/s Geschwindigkeit kann mit dem Zubehör IDL11 optional auf 2.5 Gbit/s Ge-schwindigkeit (Intel i226-Chip) aufgerüstet werden.
