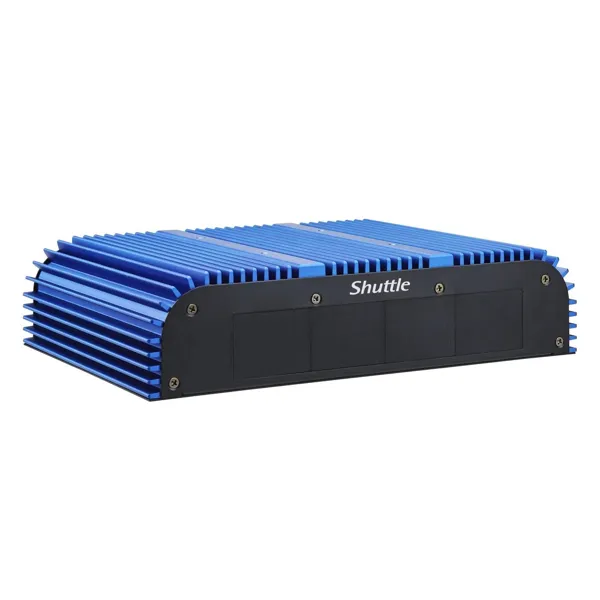

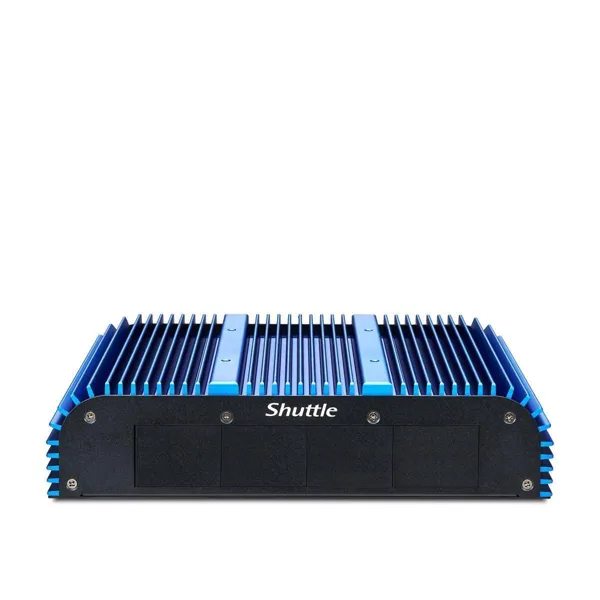

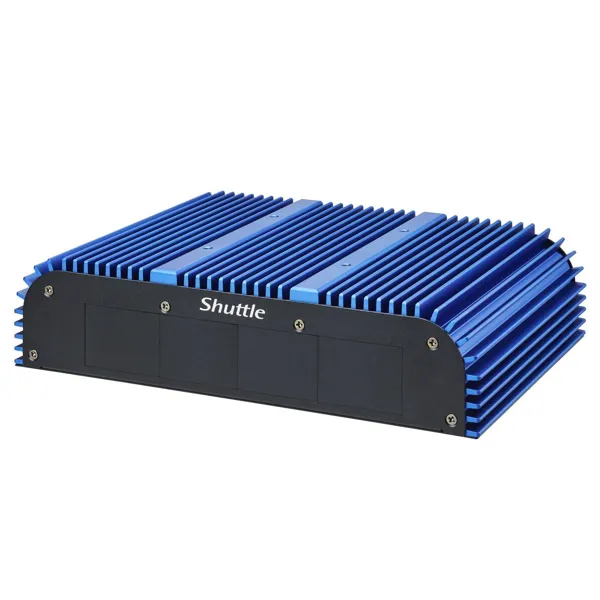

LÜFTERLOSES SHUTTLE BOX-PC-SYSTEM MIT INTEL CORE ULV PROZESSOR IMROBUSTEN GEHÄUSE

Shuttles neue Generation der BPCWL0x-Serie von Box-PCs sind robuste, lüfterlose Industrie-PCs mit modularen Erweiterungsmöglichkeiten. BPCWL02-i3XA Industry ist eine Fixkonfiguration mit einer Auswahl vorinstallierter I/O-Erweiterungen für vielfältige Anwendungen im Industriesektor.

ROBUSTES GEHÄUSE
– Lüfterloses Kühlsystem
– Robustes Aluminium/Stahlgehäuse
– Abmessungen (LBH): 16,9 x 24,5 x 5,7 cm (2,7 L)
– Nettogewicht: 2,85 kg
– Betriebstemperatur: 0 – 40 °C
– zul. Luftfeuchtigkeit: 0 – 90 % (nicht kondensierend)
– Schutzart: IP30
– Montageoptionen: VESA 75×75 mm, Ear Mount 256×100 mm und DIN Rail

BETRIEBSSYSTEM
– nicht enthalten, unterstützt Windows 10/11 und Linux (64-Bit) PROZESSOR
– Intel Core i3-8145UE, 2 Kerne, 4 Threads, 2,2-3,9 GHz, 4 MB Cache
– “Whiskey Lake” ULV Prozessor, 15 W TDP
– Integrierte Intel UHD 620 Grafikfunktion RAM/SSD-SPEICHER
– 4 GB DDR4 RAM-Speicher
– 120 GB M.2-2280 SSD Flashspeicher (PCIe / NVMe)

ANSCHLÜSSE VORDERSEITE **)
– 2x COM (RS232/422/485)
– 4x USB 2.0
– VGA D-Sub Port

ANSCHLÜSSE RÜCKSEITE
– HDMI 1.4
– 4x USB 3.2 Gen 1
– DUAL Gigabit LAN (Intel i219LM/i211)
– COM (RS232)
– Mikrofoneingang und Line-out (Realtek ALC662)
– DC-Eingang (Spg.-Bereich: 9-36V)
– Power Button

WEITERE AUSSTATTUNG
– Hardware TPM v2.0 Infineon SLB9670VQ2 onboard
– AMI BIOS, 16 MB SPI ROM

SPANNUNGSVERSORGUNG
– Externes 90W/19V Netzteil
– AC Eingang: 100-240V 50-60 Hz, 3-Pin-Anschluss
– Der Box-PC unterstützt einen weiten DC-Eingangsspannungsbereich von 9 bis 36V
– Fix-Konfiguration: BPCWL02-i3XA Industry
– Prozessor: Intel Core i3-8145UE
– Betriebssystem: Nein
– M.2-SSD: 120 GB
– RAM: 4 GB
– Betriebstemp.: 0 ~ +40 °C
– EAN-Code: 4046047103652

SHUTTLE Box-PC System BPCWL02-i3XA Industry — SPEZIFIKATION
LÜFTERLOS UND LEISE
– Ausgestattet mit passiver Kühlung, daher keine – Lüftergeräusche
– Ideal für geräuschsensible Umgebungen
– Weniger Verunreinigungen durch Staub – dadurch praktisch wartungsfrei

24/7 DAUERBETRIEB
– Dieses Gerät ist offiziell für den 24-Stunden-Dauerbetrieb (24/7) freigegeben.
– Voraussetzung: Freie Luftzirkulation in der Umgebung des PCs.

GEHÄUSE
– Langlebiges und robustes Gehäuse aus Aluminium und Stahl.
– Passives Kühlsystem mit speziell gestalteten Kühlrippen sorgt für maximale Wärmeabfuhr.
– Abmessungen: 16,9 x 24,5 x 5,7 cm (LBH) = ca. 2,7 Liter
– Gewicht: ca. 3,0 kg netto
– Schutzart: IP30

BETRIEBSPOSITION UND MONTAGE
1) Das Gerät lässt sich waagerecht auf seine Standfüße stellen.
2) Das Gerät lässt sich mit einer 75 mm x 75 mm VESA-Halterung befestigen. Hierzu werden vier M4x6L Schrauben von oben in das Gehäuse geschraubt.
3) Das Gerät lässt sich mit zwei 256 mm x 100 mm Ear-Mount-Halterungen befestigen. Hierzu werden vier M3x6L Schrauben von unten in das Gehäuse geschraubt.
4) Auf einer Standard 35 mm Hutschiene (DIN-Rail) montiert, z.B. in einem Schaltschrank
Hinweise: Die VESA-Halterung, Ear-Mount und DIN-Rail-Clip sind nicht im Lieferumfang enthalten.
Die vertikale Montage ist in jeder Ausrichtung zulässig.

BETRIEBSSYSTEM
– Dieses Barebone-System wird ohne Betriebssystem ausgeliefert.
– Es ist kompatibel mit Windows 10/11 (64-Bit) und Linux (64-Bit).

PROZESSOR
– Modell: Intel Core i3-8145UE (ULV)
– System-on-a-chip Architektur (SoC) mit integriertem – Speicher- und Grafikcontroller
– FCBGA1528-Gehäuse – direkt auf das Mainboard gelötet
– Codename: Whiskey-Lake-U (8. Generation Intel Core)
– Kerne / Threads: 2 / 4
– Taktrate: 2,2 GHz, Turbotakt: 3,9 GHz
– L3 Smart Cache: 4 MB
– Verlustleistung (TDP): max. 15 W
– Herstellungsprozess: 3. Generation 14nm++

INTEGRIERTE GRAFIK
– Intel UHD Graphics 620
– Taktfrequenz der Grafik: 300-1000 MHz
– Ausführungseinheiten (EUs): 23
– Dieser Box-PC unterstützt zwei unabhängige Displays über HDMI 1.4 und VGA.

UEFI BIOS
– Unterstützt Neustart nach Stromausfall (resume after power failure)
– Unterstützt Wake on LAN (WOL)
– Unterstützt Einschalten über Uhrzeit (power on by RTC Alarm)
– Unterstützt Booten von M.2-SSD-Karten und USB-Geräten
– AMI BIOS im 16 MB EEPROM mit SPI Interface
– Unterstützt Hardware-Überwachung und Watchdog-Funktion
– Unterstützt das Unified Extensible Firmware Interface (UEFI)

TPM-MODUL
– Hardware Trusted Platform Module (Infineon SLB9670VQ2 TPM 2.0)

NETZTEIL
– Externes 90 W Netzteil (lüfterlos)
– Eingang: 100-240 V AC, 50/60 Hz
– Ausgang: 19 V DC, 4,74 A, max. 90 W
– DC-Stecker: 5,5/2,5 mm (Außen/Innen-Durchmesser)
– AC-Kabel: 3-polig, ca. 1,8 m lang, mit C5/C6 Kleeblatt-Steckverbindung zum Netzteil und CEE-7/7 Stecker mit Schutzkontakt (Typ E+F) für den Anschluss an der Steckdose

DC-EINGANG: 9-36V
– DC-Eingang mit erweitertem Spannungsbereich: 9-36 V
– DC-Stecker: 5,5 / 2,5 mm (Außen/Innen-Durchmesser)

RAMSPEICHER
– 4 GB DDR4 SO-DIMM-Speicher (260 Pins)
– Unterstützt maximal 32 GB pro Steckplatz, Gesamtkapazität maximal 64 GB

M.2-SSD
– 120 GB SSD-Karte im M.2-2280-Format
– Unterstützt PCI-Express mit NVMe

SOUNDFUNKTION
– Audio Realtek® ALC662 oder ALC888S High-Definition Audio
– Zwei analoge 3,5 mm Audio-Anschlüsse auf der Rückseite:
1) 2-Kanal Line-out (Kopfhörer)
2) Mikrofon-Eingang
– Digitale Multikanal-Audio-Ausgabe über HDMI und optional DisplayPort

DUAL GIGABIT LAN
– Zwei RJ45 Netzwerkanschlüsse
– Verwendete Netzwerkchips:
1) Intel i211 Ethernet Controller mit MAC, PHY und PCIe-Schnittstelle
2) Intel i219LM PHY verbunden mit dem MAC des Prozessors
– Unterstützt 10 / 100 / 1000 MBit/s Datentransferrate
– Unterstützt WAKE ON LAN (WOL)
– Unterstützt das Booten vom Netzwerk via Preboot eXecution Environment (PXE)
– Unterstützt den Teaming-Modus

ANSCHLÜSSE RÜCKSEITE
– Power Button
– HDMI 1.4
– 4x USB 3.2 Gen 1 Typ A (max. 5 Gbps)
– 2x Intel Gigabit LAN (RJ45, i211/i219LM)
– Serieller COM-Port (RS232)
– Mikrofon-Eingang (3,5 mm)
– Audio Line-out / Kopfhörer (3,5 mm)
– DC-Eingang für externes Netzteil (DC-Eingang unterstützt 9-36V)

ANSCHLÜSSE VORDERSEITE
– 2x COM-Port (untersüttzt RS232/422/485)
– 4x USB 2.0
– 1x VGA D-Sub Port

OPTIONALES ZUBEHÖR
1) Ear Mount Halterungen (Montagemaß: 256 mm x 100 mm)
2) WLAN 802.11n/ac und BT 4.0 (RTL8821CE) mit zwei externen Antennen

UMGEBUNGSPARAMETER
– Zulässiger Betriebstemperaturbereich: 0-40 °C
– Relative Luftfeuchtigkeit, nicht kondensierend: 0-90 %

KONFORMITÄT UND ZERTIFIKATE
– EMI: CE, FCC Class A, VCCI, RCM, BSMI
– Sicherheit: CB, cTUVus, BSMI
– Weitere: RoHS, ErP, CEC
– Dieses Gerät wird als informationstechnische Einrichtung (ITE) der Klasse A eingestuft und ist hauptsächlich für den Betrieb in kommerziellen und industriellen Bereichen vorgesehen. Durch das CE-Zeichen wird die Konformität mit den folgenden EURichtlinien bestätigt:
(1) Richtlinie 2014/30/EU über die elektromagnetische Verträglichkeit (EMC),
(2) Richtlinie 2014/35/EU über die Sicherheit von elektrischen Betriebsmitteln (LVD),
(3) Richtlinie 2009/125/EG über die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte (ErP)
