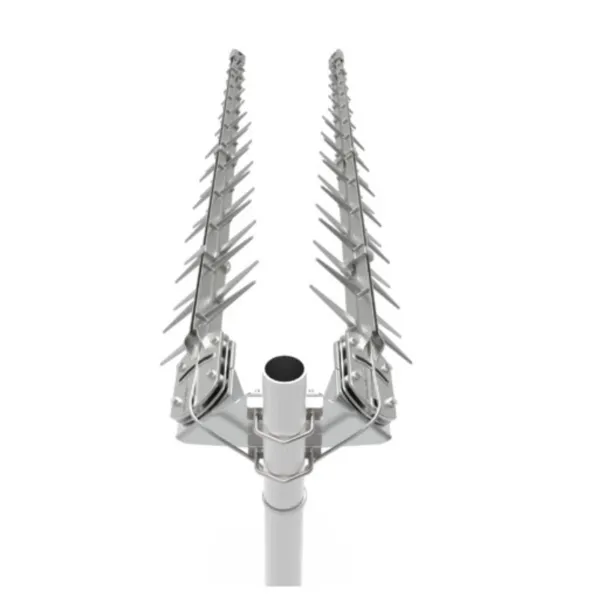

LPDA-A0092-LTE – 2x LPDA-92-Antennen + BRKT-33-Montagehalterung

Set bestehend aus zwei LPDA-92-Antennen und einer BRKT-33-Montagehalterung.

Diese Breitbandantenne mit hoher Verstärkung deckt alle internationalen Mobilfunk- und WLAN-Bänder ab, einschließlich GSM 900/GSM 1800/UMTS/LTE-Bändern sowie erweiterte Mobilfunk- und WiMAX-Bänder wie die “Digital Dividend-Bänder” in Europa und den USA und 2.3-2.7 GHz-lizenzierte und nicht lizenzierte Datenbänder. Ihre Konfiguration ist für verschiedene drahtlose Kommunikationssysteme geeignet.

Diese Antenne ist einzigartig in ihrer Kombination aus Ultrabreitband-Operator mit einer konsistenten Hochgewinnleistung. Sie wurde erfolgreich in Umgebungen mit extremen Wetterbedingungen in Afrika und Europa mit nahezu Null Ausfällen eingesetzt.

Ein klarer Favorit in allen Bereichen, in denen die Betreiber Signalprobleme haben. Sie ist ideal für jede Anwendung im GSM-Netz (LTE/HSPA/3G/EDGE/GPRS).

Eigenschaften

• Richtantenne mit hoher Verstärkung
• Einfache Ausrichtung mit rund 50 Grad breitem Hauptstrahl
• Breitband für mehrere Betriebsfrequenzen
• Mast montierbar
• Leicht
• Wasserdicht
• Erhebliche Verbesserung der Zuverlässigkeit drahtloser Daten

Anwendungsbereiche

• Städtische und ländliche Gebiete
• Antenne der Wahl für ländliche Gebiete aufgrund des hohen Gewinns
• Schlechter Datensignalempfang (innen oder außen)
• Langsame Datenübertragungsverbindung
• Instabile Verbindung
• Erhöhen Sie die Zuverlässigkeit der Systemübertragung
• LTE-Randbereiche (in der Nähe eines LTE-Bereichs, jedoch außerhalb der Reichweite)
• Flexibilität des Netzbetreibers – da die Antennen breitbandig sind, ist keine neue Antenne pro Netzbetreiber erforderlich – funktioniert in den meisten Netzen

Elektronische Spezifikationen

• Frequenzbänder: 698 – 3800 MHz
• Verstärkung (max.): 11 dBi
• VSWR: <2:1 bei 698 – 960 MHz; <2:1 bei 1710 – 2700 MHz; <3,2:1 bei 3400 – 3800 MHz
• Vorschubleistung: 10 W
• Eingangsimpedanz: 50 Ohm (nominal)
• Polarisation: Linear
• Kabelverlust: 0,35 dB/m bei 900 MHz; 0,53 dB/m bei 2000 MHz; 0,6 dB/m bei 2500 MHz; 0,83 dB/m bei 3500 MHz
• Gleichstrom kurz: Ja
• Kabellänge: 7 m +/- 5%
• Kabeltyp: HDF 195
• Anschluss: SMA (m)

Umweltspezifikationen

• Windüberleben: <160 km/h
• Temperaturbereich (Betrieb): -40°C bis +70°C
• Umgebungsbedingungen: Outdoor
• Luftfeuchtigkeit bei Betrieb: bis zu 98%
• Lagerfeuchtigkeit: 5% bis 95% nicht kondensierend
• Lagertemperatur: -40°C bis +70°C

Mechanische Spezifikationen

• Produktabmessungen (L x B x T): 1100 x 180 x 60 mm
• Verpackungsmaße: 1120 x 210 x 60 mm
• Gewicht: 1,63 kg
• Verpackungsgewicht: 2,02 kg
• Kunststoffmaterialien: Nylon 6
• Kunststofffarbe: Pantone – Schwarz; RAL – Schwarz
• Rahmenmaterialien: Passiviertes ADC12
• Gestellfarbe: Aluminium grau

Verpackungsinhalt

• Antenne: A-LPDA-0092
• Montagewinkel: Econo-Bügel, U-Bolzen und Befestigungselemente, die für die Mastmontage bis 50 mm geeignet sind

Zertifizierungen und Standards

• Entflammbarkeitsklasse: UL 94-HB
• Schutz vor Wassereintritt/Norm: IP 65 (NEMA 4X)
• Schlagfestigkeit: IK 08
• Salzspray: MIL-STD 810F/ASTM B117
• Produktsicherheit: Entspricht den Normen UL, CE, EN, CSA und IEC
