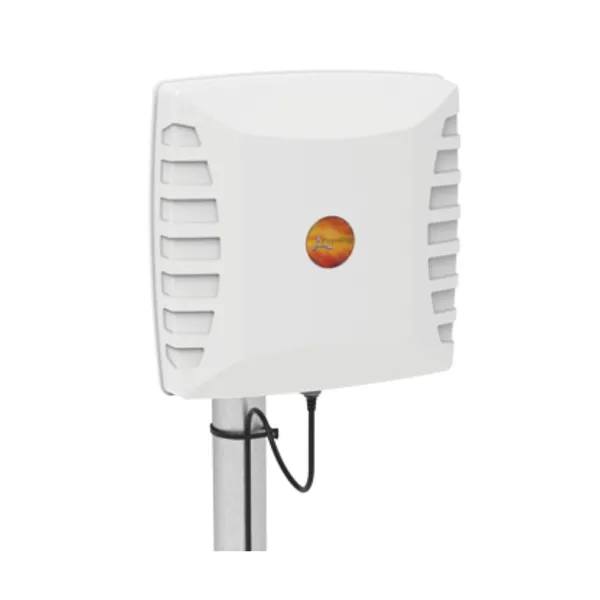

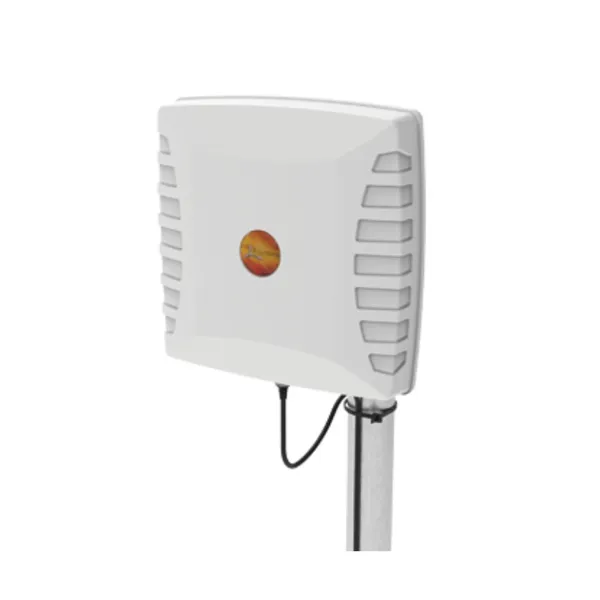

A-PATCH-0025-V2 – 860 – 960 MHz RFID-Patchantenne

Diese Antenne deckt sowohl RFID-Bänder der EU als auch der USA ab. Die Antenne ist wasserdicht und einfach zu installieren. Sie ist zirkular polarisiert, um in jeder Ausrichtung empfangen zu werden. Aufgrund ihrer zirkularen Polarisation kann sie auch zur Verbesserung der GSM-Abdeckung in Innenräumen verwendet werden. Das VSWR beträgt normalerweise weniger als 1,3:1, was eine Rückflussdämpfung von mehr als 20 dB ergibt.

Diese Antenne ist aufgrund ihrer VSWR- und Verstärkungsspezifikationen in der RFID-Umgebung einzigartig.

Elektronische Spezifikationen

• Frequenzbänder: 860 – 960 MHz
• Verstärkung (max.): 8,75 dBi
• VSWR bei 860 – 935 MHz: <1,3:1
• VSWR bei 935 – 960 MHz: <1,7:1
• Vorschubleistung: 10 W
• Eingangsimpedanz: 50 Ohm (nominal)
• Polarisation: Zirkular (rechts zirkular polarisiert)
• Kabelverlust: 0,85 dB/m bei 900 MHz
• Erdung: Ja

Umweltspezifikationen

• Windresistenz: <160 km/h
• Temperaturbereich (Betrieb): -20°C bis +70°C
• Umgebungsbedingungen: Außen/Innen
• Relative Betriebsfeuchtigkeit: Bis zu 98%
• Lagerfeuchtigkeit: 5% bis 95% – nicht kondensierend
• Lagertemperatur: -20°C bis +70°C

Mechanische Spezifikationen

• Produktabmessungen (L x B x T): 250 x 250 x 40 mm
• Verpackungsmaße: 335 x 250 x 95 mm
• Gewicht: 0,57 kg
• Verpackungsgewicht: 0,83 kg
• Radommaterial: ABS (halogenfrei)
• Radomfarbe: Pantone Cool Grey (1C); RAL 7047

Verpackungsinhalt

• Antenne: A-PATCH-0025-V2
• Montagehalterung: –
• Kabellänge: 0,3 m
• Kabeltyp: HDF 195
• Anschluss: N-Typ (Buchse)

Der Stecker ist werkseitig an der Antenne montiert.

Zertifizierungszulassungen und -standards

• Entflammbarkeitsbewertung: UL 94-V1; EN 13823
• Wassereintrittsschutzverhältnis/Standard: IP 65 (NEMA 4X)
• Schlagfestigkeit: IK 08
• Salznebel: MIL-STD 810F/ASTM B117
• Produktsicherheit: Entspricht den Normen UL, CE, EN, CSA und IEC
