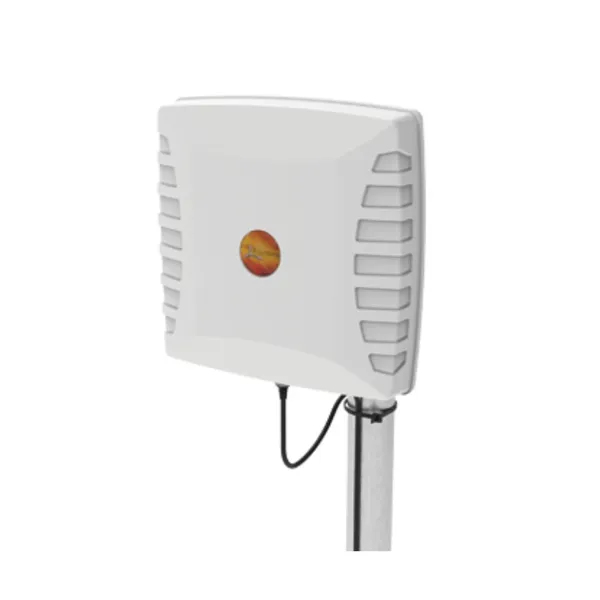

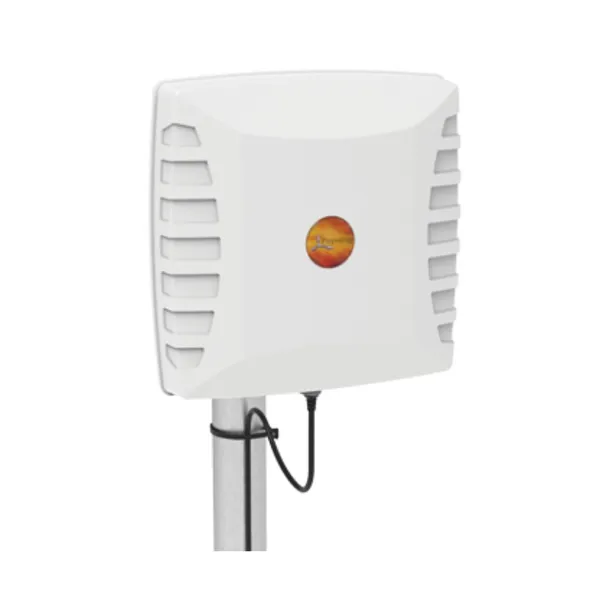

A-PATCH-0025-V2-01 – Unidirektionale RFID-Patchantenne

Die PATCH-25-Antenne deckt sowohl RFID-Bänder der EU als auch der USA ab. Die Antenne ist wasserdicht und einfach zu installieren. Sie ist zirkular polarisiert, um in jeder Ausrichtung empfangen zu werden. Aufgrund ihrer zirkularen Polarisation kann sie auch zur Verbesserung der GSM-Abdeckung in Innenräumen verwendet werden. Das VSWR beträgt normalerweise weniger als 1,3:1, was eine Rückflussdämpfung von mehr als 20 dB ergibt. Diese Antenne ist aufgrund ihrer VSWR- und Verstärkungsspezifikationen in der RFID-Umgebung einzigartig.

Antennenderivate

• Produktbestellcode (SKU): A-PATCH-0025-V2-01
• Anschlüsse: 1
• SISO/ IMO: SISO
• Koaxialkabeltyp: RG58
• Koaxialkabellänge: 1 m
• Steckertyp: SMA (m)
• Mitgelieferte Montagehalterung: N/A
• Produktgewicht: 0,59 kg
• Verpackungsgewicht: 0,75 kg

Elektronische Spezifikationen

• Frequenzbänder: 860 – 960 MHz
• Verstärkung (max): 8,8 dBi
• VSWR: <1,3: 1
• Vorschubleistung: 10 W
• Eingangsimpedanz: 50 Ohm (nominal)
• Polarisation: Zirkular (rechts zirkular polarisiert)
• Koaxialkabelverlust: 0,535 dB/m bei 900 MHz
• Erdung: Ja

Mechanische Spezifikationen

• Produktabmessungen 250 x 250 x 40 mm
• Verpackungsmaße: 335 x 250 x 95 mm
• Radommaterial: ABS (halogenfrei)
• Radomfarbe: Pantone Cool Grey (1C); RAL 7047

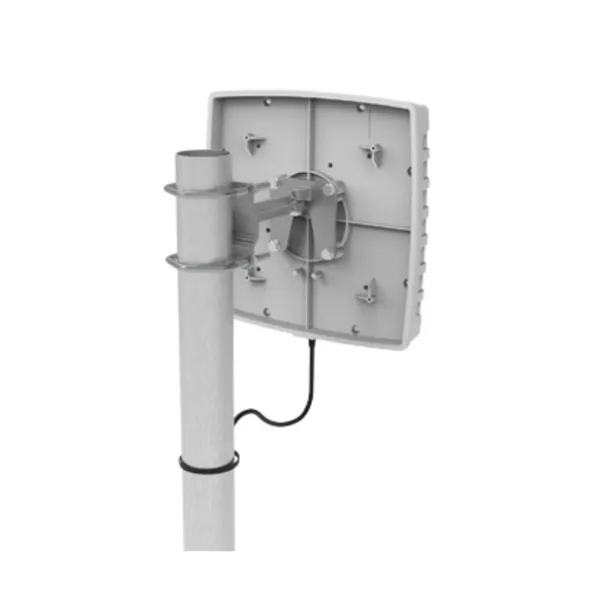

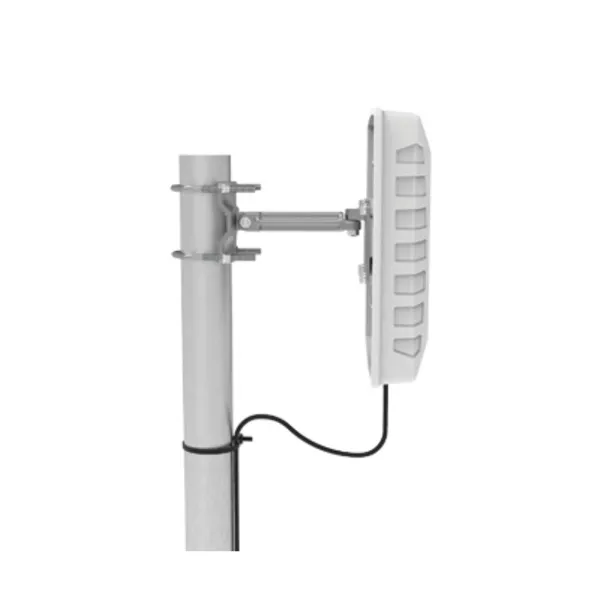

• Montagetyp: Mast

Umweltspezifikationen, Zertifizierungen und Zulassungen

• Windresistenz: ≤160 km/h
• Temperaturbereich (Betrieb): -20°C bis +70°C
• Umgebungsbedingungen: Außen/Innen
• Wassereintrittsschutzverhältnis/Standard: IP 65 (NEMA 4X)
• Salznebel: MIL-STD 810F/ASTM B117
• Relative Betriebsfeuchtigkeit: Bis zu 98%
• Lagerfeuchtigkeit: 5% bis 95% – nicht kondensierend
• Lagertemperatur: -20°C bis +70°C
• Entflammbarkeitsbewertung des Gehäuses: UL 94-HB
• Schlagfestigkeit: IK 08
• Produktsicherheit und Umwelt: Entspricht den CE- und RoHS-Standards
