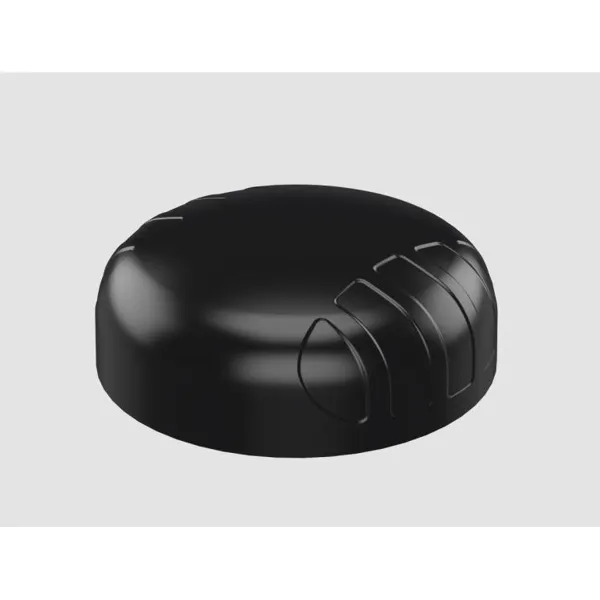

Poyntings neue V2-Version der GPS-1-Antenne bietet eine kleine Profilantenne für den Einsatz in den Bereichen IoT/M2M und Transportation. Dieses neue Gehäuse für die aktive GPS-Antenne hält die Implementierung mit seinen vielen Befestigungsmöglichkeiten so einfach wie möglich. Das GPS/GLONASS-Systemfrequenzband beträgt 1575,42/1600 MHz und arbeitet bei Temperaturen bis zu -40ºC.

Die neue Poynting PUCK-Antennenreihe bietet eine einfache Installation mit den vielfältigen Montagemöglichkeiten. Dazu gehört standardmäßig:

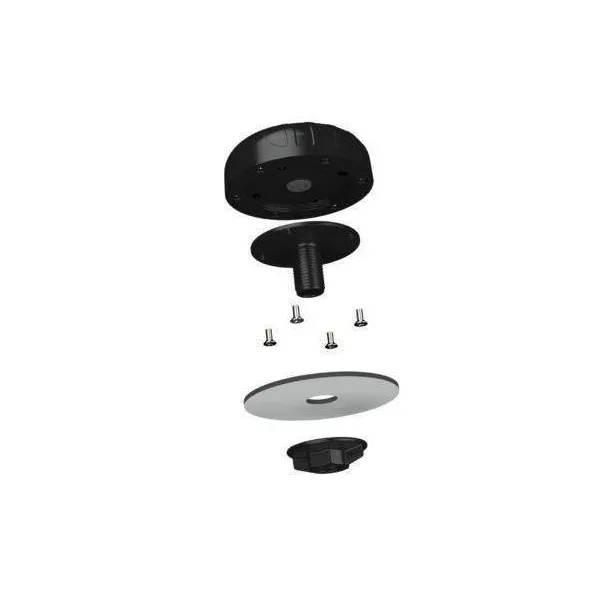

• Spigot Mount – zwei verschiedene Längen inklusive (40mm & 80mm)

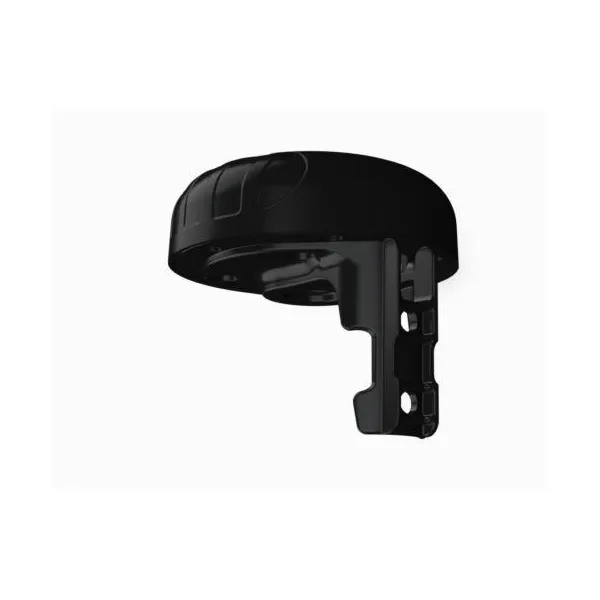

• Vertikale Masthalterung (Innen- und Außenmontage für kleinere und größere Pole)
• Horizontale Masthalterung (z.B. Marineschienen)
• Magnetische Halterung
• Oberflächenmontage (doppelseitiges Klebeband)
• Wandhalterung

Elektrische Spezifikationen:

• Frequenzbereich: 1575,42 MHz / 1600 MHz
• Verstärkung (Max): 21+/-2 dBi
• VSWR: ≤1,5:1
• Gleichspannung: 2,7 – 3,3 V

• Gleichstrom: 5 – 15 mA
• Rauschzahl: ≤1,5 dB
• Nennimpedanz: 50 Ω
• Polarisation: RHCP
• Filter Out Band Dämpfung: 12dB Min f0+50MHz,
• 16dBi Min f0-50MHz

• Max. Leistung-W: 50

Inhalt der Box:

• Antenne: A-GPS-0001-V2-01
• Montagehalterung: Ø20-Gewindezapfen (bis zu 60mm Klemmstärke), Klebefläche
• Befestigung & Magnethalterung

Mechanische Spezifikationen:

• Produktabmessungen: Ø99,3 mm x 36 mm
• Verpackte Abmessungen: 150 mm x 150mm x 120mm
• Gewicht: 0.312kg
• Verpacktes Gewicht: 0,443kg
• Material des Radoms: PC+ABS (halogenfrei)
• Radom Farbe: Pantone Schwarz
• Montage-Typ: Ø20-Gewindezapfen, Mast, Wand,
• Oberflächen- und magnetische Montage

Umgebungsspezifikationen:

• Windbeständigkeit: ≤220 km/h
• Temperaturbereich (Betrieb): -40°C bis +80°C
• Umgebungsbedingungen: Außen/Innen
• Schutzgrad/Standard für das Eindringen von Wasser: IP 69K
• Salzsprühnebel: MIL-STD 810G/ASTM B117
• Relative Luftfeuchtigkeit bei Betrieb: Bis zu 98%
• Luftfeuchtigkeit bei Lagerung: 5% bis 95% – nicht kondensierend
• Lagertemperatur: -40°C bis +80°C
• Entflammbarkeitsklasse des Gehäuses: UL 94-HB, ECE-R118.02 zertifiziert
• Kabel
• Schlagfestigkeit: IK 10
• Produktsicherheit &
• Umwelt:
• Entspricht den CE- und RoHS-Normen
