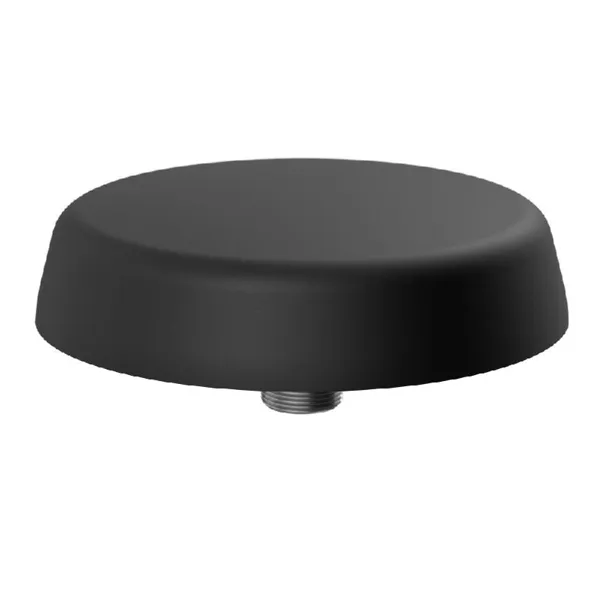

LP-IN2573 – Ultra-Low-Profile 2×2 MiMo 4G LTE-Antenne

Die LP-IN2573-Reihe wurde entwickelt, um MiMo 4G/LTE-Abdeckung in einem ultraflachen Gehäuse bereitzustellen. Das kompakte, robuste Low-Profile-Gehäuse ist wetterfest und enthält zwei Antennenelemente mit effektiver Isolation und Korrelation, die 698-960/1710-2700 MHz abdecken.

Die Antenne ist für eine Panelmontage konzipiert und kann auf einer leitenden oder nicht leitenden Oberfläche montiert werden. Ausgestattet mit integrierten flammhemmenden RG174-Kabeln (gemäß UN ECE 118.03) und SMA-Steckverbindern bietet die Antenne Plug-and-Play-Konnektivität mit vielen verschiedenen Routern und Modems.

Die Antenne wird standardmäßig aus schwarzem flammhemmendem LEXAN EXL9330 Kunststoff geliefert.

Das Produkt wurde speziell für die Installation auf einer nicht leitenden Massefläche entwickelt und die Leistung wird durch die Installation auf einer metallischen oder leitenden Platte beeinträchtigt.

Elektrische Daten

• 4G LTE-Elemente (MiMo): 2×2
• Frequenzbereich (MHz): 698-960/1710-2700
• Spitzenverstärkung (isotrop): 698-960 MHz: 2 dBi; 1710-2700 MHz: 4 dBi
• Typisches VSWR: >2,5:1
• Typische Isolation: >20 dB
• Typische Effizienz: >60%
• Muster: Omnidirektional
• Nennimpedanz: 50Ω
• Max. Eingangsleistung (W): 10

Mechanische Daten

• Abmessungen (mm): Durchmesser 123 (4,84″); Höhe: 32 (1,25″)
• Betriebstemperatur (°C): -30/+70 (-22°F/158°F)
• Material: LEXAN EXL 9330 Kunststoff
• Farbe: Schwarz
• Typisches Gewicht (g): 225
• Schutzart: IP69K
• Vandalismusschutz: IK10

Montagedaten

• Befestigung: Panelmontage – 18 mm (3/4″)

Kabeldaten (4G/LTE)

• Kabeltyp: RG174 FR (erfüllt UN ECE R118.03)
• Durchmesser (mm): 2,8 (0,1″)
• Länge (m): 3 (10′)
• Anschluss: 2x SMA (m)
