Einführung

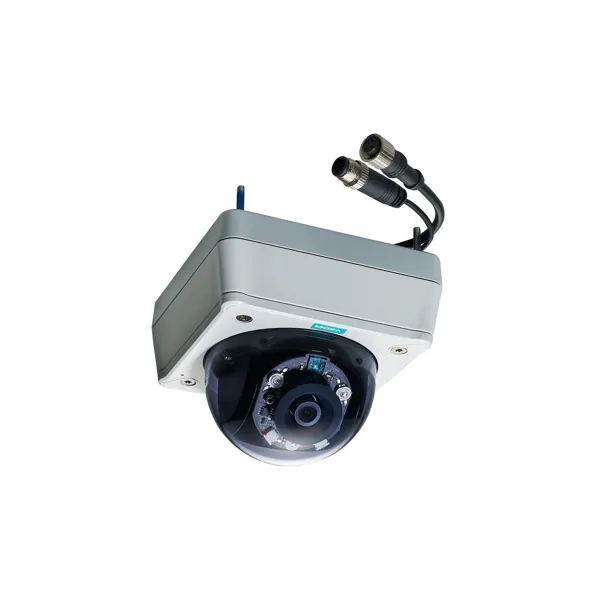

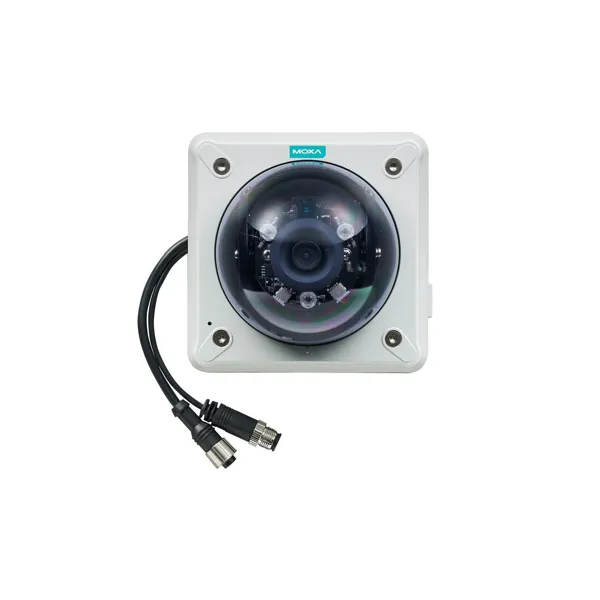

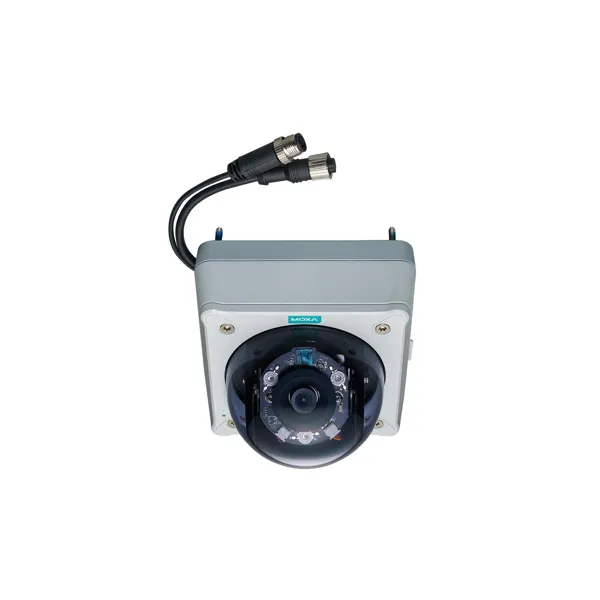

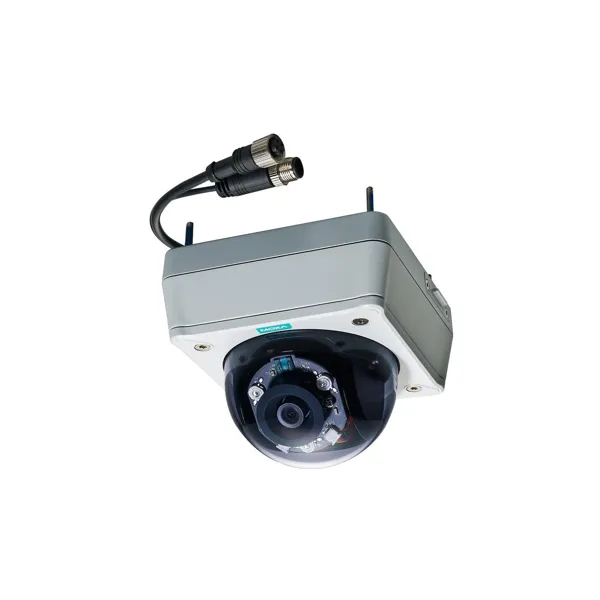

Die robusten VPort P16-2MR-Kameras erzeugen Full HD-Videobilder (1920 x 1080) und verfügen über 4 H.264/MJPEG-Videoströme, was ihnen die Vielseitigkeit und Robustheit verleiht, die für mobile IP-Videoüberwachungsanwendungen in einer Vielzahl unterschiedlicher Installationen und Umgebungen erforderlich ist. Darüber hinaus verfügen die Kameras über einen Vandalismusschutz (EN 62262 IK8), eine Betriebstemperatur von -25 bis 55°C bzw. -40 bis 70°C (T-Modelle), einen robusten M12-Ethernet-Anschluss, einen PoE-Stromeingang, ein integriertes Mikrofon, einen digitalen Eingang, einen IP66-Regen- und Staubschutz, einen IR-Strahler für Tag- und Nachtbilder und erfüllen die obligatorischen Abschnitte der EN 50155.

Speicher
microSD-Slot: SDXC

Eingangs-/Ausgangsschnittstelle
Digitale Eingangskanäle: 1

Digitale Eingänge
+13 bis +30 V für Zustand 1
-30 bis +1 V für Zustand 0
Max. Eingangsstrom: 8 mA

Stecker: 5-poliger A-kodierter M12-Stecker mit 20 cm Kabel

Ethernet-Schnittstelle
PoE-Ports (10/100BaseT(X), M12 D-kodierte 4-polige Buchse): 1

Normen
IEEE 802.3af für PoE

Ethernet Software Features
Protokolle
TCP/IP, IPv4/IPv6, UDP, HTTP, RTP/RTSP, ARP, UPnP, FTP, TFTP, SMTP, NTP Client, DNS, DDNS, QoS, IGMP v3, ICMP, SNMPv1/v2c/v3, DHCP Opt66/67, HTTPS

Sicherheitsfunktionen
Passwort
Passwortschutz auf Benutzerebene

Filter
IP-Adresse

Verschlüsselung
HTTPS

Leistungsparameter
Anzahl der Stromeingänge: 1

Quelle der Eingangsleistung
PoE (IEEE 802.3af)

Eingangsstrom
0,26 A @ 48 VDC

Kameraeigenschaften
Sensor: 1/3-in 1080P progressive scan CMOS

Objektiv
VPort P16-2MR80M Serie: f=8.0mm, F1.6, Diagonale 42°, Horizontal 33°, Vertikal 17°

Minimale Beleuchtungsstärke
Farbe: 0.2 lux, bei F1.2 (Gain High, 50 IRE, 1/30 sec)
S/W: 0.05 lux, bei F1.2 (Gain High, 50 IRE, 1/30 sec)
Hinweis: 0 Lux bei eingeschaltetem IR-Strahler

Kamerawinkel
Schwenken 350°, Neigen 65° (manuell gesteuert)

Tag & Nacht
Auto/Farbe/BW; ICR-Steuerung

Synchronisation

Interner Weißabgleich
ATW/AWB

Elektronischer Verschluss
Auto, fest (1/30 bis 1/25000 Sek.)

S/N-Ratio
Maximal 50 dB (AGC aus; DNR ein)

ICR-Steuerung
Auto (Lichtsensorsteuerung) oder DI-Steuerung

IR-Beleuchtung
IR-LED-Strahler, 5 Meter (max.) effektive Entfernung; Ein/Aus-Steuerung manuell (Nachtmodus) oder über den Lichtsensor

DNR (digitale Rauschunterdrückung)
Eingebaute 2D/3D DNR

WDR (Wide Dynamic Range)
100 dB

AGC (automatische Verstärkungsregelung)
2X, 4X, 8X, 16X

Flickerless Control
Automatisch, 50 Hz, 60 Hz Modi

Bilddrehung
Spiegeln, 90°, 180°, 270° Drehung

Bildeinstellung
Manuelle Einstellung mit Sättigung, Schärfe und Kontrast

Videoschnittstelle
Videokompression
H.264 (ISO/IEC 14496-10) oder MJPEG

Videoausgang
über Ethernet

Video-Streams
4 unabhängige H.264 oder MJPEG-Videoströme

Videoauflösung und FPS (Bilder pro Sekunde)
Weitere Informationen

Videobetrachtung
DynaStream™-Unterstützung für die automatische Änderung der Videobildrate
CBR Pro™ für gute Bildqualität bei Übertragungen mit begrenzter Bandbreite
3 Bereiche für Datenschutzmasken
Einstellbare Bildgröße und -qualität
Zeitstempel und Textüberlagerung
OSD (On Screen Display) Position einstellbar
Maximal 5 gleichzeitige Unicast-Verbindungen, 50 Multicast-Clients

Audioschnittstelle
Audioformat : Mono, PCM (G.711), AAC

Audioeingänge
1 x eingebautes Mikrofon

Entwicklung der Kamerasoftware
Videostandards
ONVIF-Profil S

Funktionen der Kamera-Alarm-Software
Intelligentes Video
Erkennung von Kameramanipulationen

Video-Bewegungserkennung
3 unabhängig voneinander konfigurierbare Bereiche

Schockerkennung
EingebauterG-Sensor

Zeitplanung
Täglich wiederholter Zeitplan

Bildgebung
JPEG-Schnappschüsse für Vor-/Auslöser-/Nachalarmbilder

Benutzerdefinierte Alarme
HTTP-Ereignisserver zur Einstellung benutzerdefinierter Alarmaktionen

E-Mail/FTP-Nachrichten
Automatische Übertragung gespeicherter Bilder per E-Mail oder FTP als ereignisgesteuerte Aktionen

Voralarm-Puffer
50 MB Videopuffer für JPEG-Schnappschüsse

Videoaufzeichnung
Ereignisaufzeichnungen auf SD-Karte

Software-Anforderungen
Speicher Siz: 2 GB

Betriebssystem
Windows 7 oder höher

Browser
Internet Explorer 9.x oder höher

Multimedia
DirectX 9.0C oder höher

Physikalische Eigenschaften

Gehäuse:
IP66 Regen- und Staubschutz
Metallgehäuse, PC-Kuppelabdeckung
IK8 Vandalismusschutz

Abmessungen
125 x 125 x 120,7 mm (4.92 x 4.92 x 4.8 in)

Gewicht
890 g (1.96 lb)

Installation
Schalttafeleinbau

Schutz
-CT Modelle: PCB-konforme Beschichtung

Umgebungsbedingungen

Betriebstemperatur:
Standardmodelle: -25 bis 55°C (-13 bis 131°F)
Modelle für weite Temp. Modelle: -40 bis 70°C (-40 bis 158°F)

Lagertemperatur (einschließlich Verpackung)
-40 bis 85°C (-40 bis 185°F)

Relative Luftfeuchtigkeit
5 bis 95% (nicht kondensierend)

Schutz vor Eindringen
IEC 60529, IP66

Salzsprühnebeltest
ASTM-B117

Vandalismusbeständigkeit
EN 62262, IK8

Höhenlage
2000 m

Normen und Zertifizierungen
EMI: CISPR 32, FCC Teil 15B Klasse A

EMS
IEC 61000-4-2 ESD: Kontakt: 6 kV; Luft: 8 kV
IEC 61000-4-3 RS: 80 MHz bis 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Leistung: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Leistung: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF

Freier Fall
IEC 60068-2-31

Eisenbahn-Brandschutz
EN 45545-2

Sicherheit
UL 60950-1

Schock
IEC 60068-2-27, IEC 61373, EN 50155

Vibration
IEC 60068-2-64, IEC 61373, EN 50155

Eisenbahn
EN 50155 (erfüllt einen Teil der EN 50155-Spezifikationen)

MTBF
Zeit 997.474 Stunden
Normen Telcordia SR332
