Funktionen und Vorteile
-1/3″-Progressive-Scan-Kamera mit einer maximalen Auflösung von 1920 x 1080 bei bis zu 30 fps
-Eingebauter IR-Strahler und ICR (Infrared Cut Filter Removal) für Tag- und Nachtaufnahmen
-Hochwertige Videobilder mit DNR und WDR
-bis zu 4 H.264 oder MJPEG unabhängige gleichzeitige Videoströme
-DynaStream™ für optimierte Netzwerkeffizienz
-CBR Pro™ für hohe Bildqualität bei Übertragungen mit begrenzter Bandbreite
-Unterstützt SDXC (bis zu 2 TB SD-Karte) für lokale Speicherung
-1 eingebautes Mikrofon für Audioeingang, und 1 digitaler Eingang für externen Sensor
-ONVIF-Unterstützung für Standardisierung und Interoperabilität

Einführung

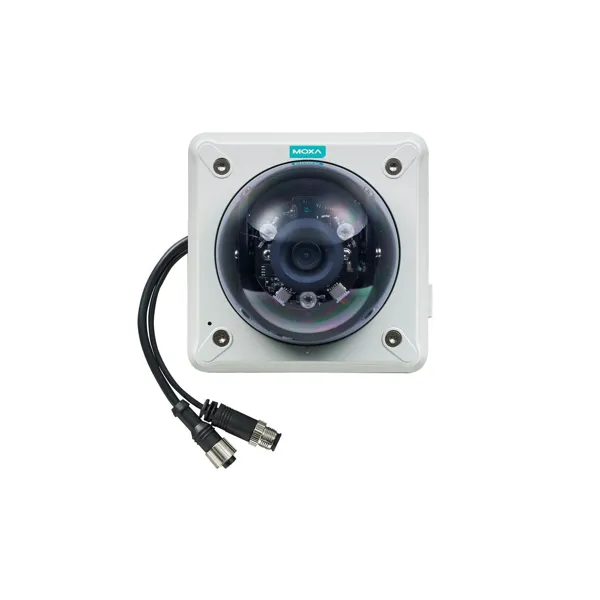

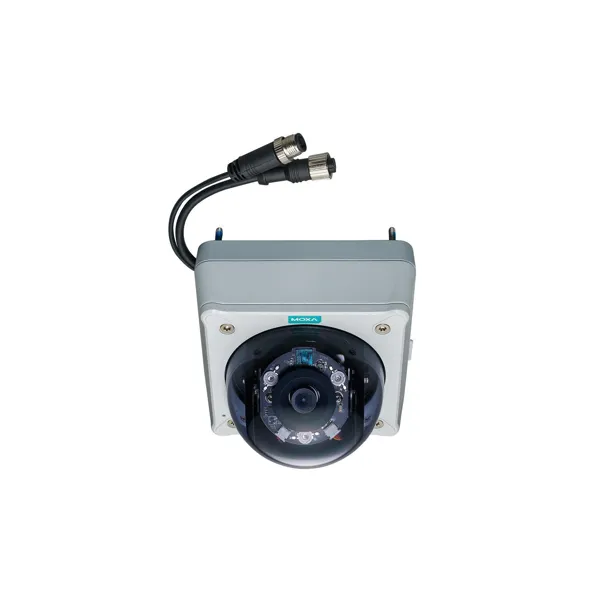

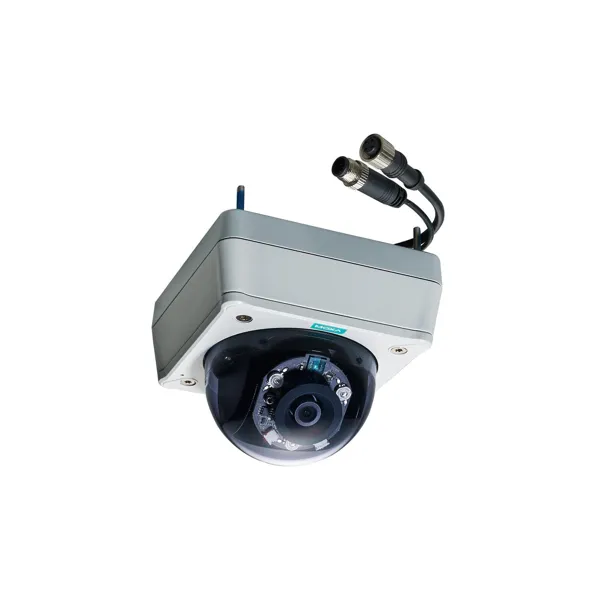

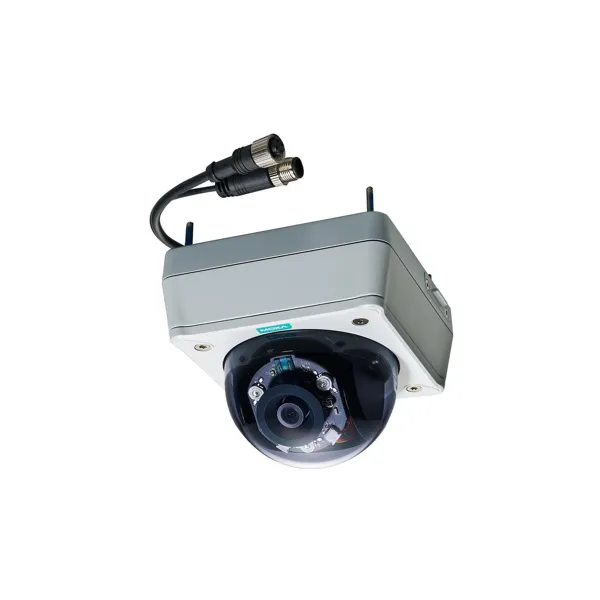

Die robusten VPort P16-2MR Kameras produzieren Full HD (1920 x 1080) Videobilder und verfügen über 4 H.264/MJPEG-Videoströme, was ihnen die Vielseitigkeit und Robustheit verleiht, die für mobile IP-Videoüberwachungsanwendungen in einer Vielzahl unterschiedlicher Installationen und Umgebungen erforderlich sind. Darüber hinaus verfügen die Kameras über einen Vandalismusschutz (EN 62262 IK8), eine Betriebstemperatur von -25 bis 55°C bzw. -40 bis 70°C (T-Modelle), einen robusten M12-Ethernet-Anschluss, einen PoE-Stromeingang, ein integriertes Mikrofon, einen digitalen Eingang, einen Regen- und Staubschutz nach IP66, einen IR-Strahler für Tag- und Nachtbilder und erfüllen die obligatorischen Abschnitte der EN 50155.

Spezifikationen
Speicher
microSD-Slot: SDXC

Eingangs-/Ausgangsschnittstelle
Digitale Eingangskanäle: 1
Digitale Eingänge
+13 bis +30 V für Zustand 1
-30 bis +1 V für Zustand 0
Maximaler Eingangsstrom: 8 mA
Stecker: 5-poliger A-kodierter M12-Stecker mit 20 cm Kabel

Ethernet-Schnittstelle
PoE-Ports (10/100BaseT(X), M12 D-kodierter 4-poliger Buchsenstecker): 1
Normen: IEEE 802.3af für PoE

Ethernet-Softwarefunktionen
Protokolle: TCP/IP, IPv4/IPv6, UDP, HTTP, RTP/RTSP, ARP, UPnP, FTP, TFTP, SMTP, NTP Client, DNS, DDNS, QoS, IGMP v3, ICMP, SNMPv1/v2c/v3, DHCP Opt66/67, HTTPS
Sicherheitsfunktionen
Passwort: Passwortschutz auf Benutzerebene
Filter: IP-Adresse
Verschlüsselung: HTTPS
Leistungsparameter
Anzahl der Leistungseingänge: 1
Quelle der Eingangsleistung: PoE (IEEE 802.3af)
Eingangsstrom: 0,26 A @ 48 VDC
Kameraeigenschaften
Sensor: 1/3-in 1080P progressive scan CMOS

Objektiv
VPort P16-2MR36M Serie: f=3.6mm, F1.6, Diagonal 99°, Horizontal 70°, Vertikal 39°
Minimale Beleuchtungsstärke
Farbe: 0.2 lux, bei F1.2 (Gain High, 50 IRE, 1/30 sec)
S/W: 0.05 lux, bei F1.2 (Gain High, 50 IRE, 1/30 sec)
Hinweis: 0 Lux bei eingeschaltetem IR-Strahler
Kamerawinkel
Schwenken 350°, Neigen 65° (manuell gesteuert)
Tag & Nacht
Auto/Farbe/BW; ICR-Steuerung
Synchronisation
Interner Weißabgleich
ATW/AWB
Elektronischer Verschluss
Auto, fest (1/30 bis 1/25000 Sek.)
S/N-Ratio
Maximal 50 dB (AGC aus; DNR ein)
ICR-Steuerung
Auto (Lichtsensorsteuerung) oder DI-Steuerung
IR-Beleuchtung
IR-LED-Strahler, 5 Meter (max.) effektive Entfernung; Ein/Aus-Steuerung manuell (Nachtmodus) oder über den Lichtsensor
DNR (digitale Rauschunterdrückung)
Eingebaute 2D/3D DNR
WDR (Wide Dynamic Range)
100 dB
AGC (automatische Verstärkungsregelung)
2X, 4X, 8X, 16X
Flickerless Control
Automatik, 50 Hz, 60 Hz Modi

Bildrotation
Flip, Mirror, 90°, 180°, 270° Rotation

Bildeinstellung
Manuelle Einstellung mit Sättigung, Schärfe und Kontrast

Video Interface
Video Compression: H.264 (ISO/IEC 14496-10) oder MJPEG
Videoausgang: über Ethernet
Video-Streams: 4 unabhängige H.264 oder MJPEG-Videoströme
Videoauflösung und FPS (Bilder pro Sekunde)
Videoanzeige
DynaStream™-Unterstützung zur automatischen Änderung der Videobildrate
CBR Pro™ für gute Bildqualität bei Übertragungen mit begrenzter Bandbreite
3 Bereiche für Datenschutzmasken
Einstellbare Bildgröße und -qualität
Zeitstempel und Text-Overlay
OSD (On Screen Display) Position einstellbar
Maximal 5 gleichzeitige Unicast-Verbindungen, 50 Multicast-Clients

Audioschnittstelle
Audioformat: Mono, PCM (G.711), AAC
Audioeingänge: 1 x eingebautes Mikrofon

Entwicklung der Kamera-Software
Video-Standards: ONVIF Profil S

Funktionen der Kamera-Alarm-Software
Intelligentes Video: Erkennung von Kameramanipulationen
Video-Bewegungserkennung: 3 unabhängig voneinander konfigurierbare Bereiche
Schockerkennung: Eingebauter G-Sensor
Zeitplanung: Zeitplan für tägliche Wiederholungen
Bildgebung: JPEG-Schnappschüsse für Vor-/Auslöse-/Nachalarmbilder
Benutzerdefinierte Alarme: HTTP-Ereignisserver zur Einstellung benutzerdefinierter Alarmaktionen
E-Mail/FTP-Messaging: Automatische Übertragung gespeicherter Bilder per E-Mail oder FTP als ereignisausgelöste Aktionen
Voralarm-Puffer: 50 MB Videopuffer für JPEG-Schnappschüsse
Videoaufzeichnung: Ereignisaufzeichnungen werden auf der SD-Karte gespeichert

Softwareanforderungen
Speichergröße: 2 GB
Betriebssystem: Windows 7 oder höher
Browser: Internet Explorer 9.x oder höher
Multimedia: DirectX 9.0C oder höher

Physikalische Eigenschaften
Gehäuse: IP66 Regen- und Staubschutz, Metallgehäuse, PC-Kuppelabdeckung, IK8 vandalismusgeschützt
Abmessungen: 125 x 125 x 120,7 mm (4,92 x 4,92 x 4,8 Zoll)
Gewicht: 890 g (1,96 lb)
Installation: Schalttafeleinbau
Schutz: -CT-Modelle: PCB-konforme Beschichtung

Umgebungsgrenzwerte
Betriebstemperatur: Standardmodelle: -25 bis 55°C (-13 bis 131°F), Wide Temp. Modelle: -40 bis 70°C (-40 bis 158°F)
Lagertemperatur (inklusive Verpackung): -40 bis 85°C (-40 bis 185°F)
Relative Luftfeuchtigkeit der Umgebung: 5 bis 95% (nicht kondensierend)
Schutz gegen Eindringen: IEC 60529, IP66
Salzsprühnebeltest: ASTM-B117
Vandalismusbeständigkeit: EN 62262, IK8
Höhenlage: 2000 m

Normen und Zertifizierungen
EMI: CISPR 32, FCC Teil 15B Klasse A
EMS:
IEC 61000-4-2 ESD: Kontakt: 6 kV; Luft: 8 kV
IEC 61000-4-3 RS: 80 MHz bis 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Leistung: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Leistung: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
Freier Fall: IEC 60068-2-31
Eisenbahn-Brandschutz: EN 45545-2
Sicherheit:UL 60950-1
Schock: IEC 60068-2-27, IEC 61373, EN 50155
Vibration: IEC 60068-2-64, IEC 61373, EN 50155
Eisenbahn: EN 50155 (erfüllt einen Teil der EN 50155-Spezifikationen)

MTBF
Zeit: 997.474 Stunden
Normen: Telcordia SR332
