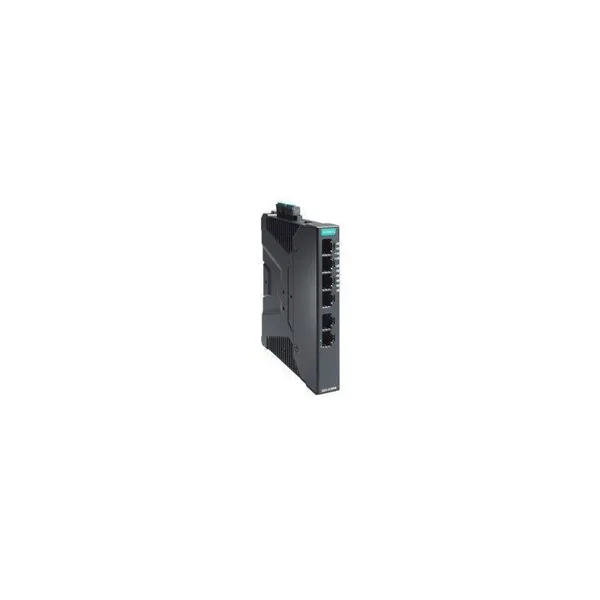

Kompakter, industrietauglicher Gigabit-Smart-Ethernet-Switch mit 6 10/100/1000BaseT(X)-Ports, zwei 12/24/48-VDC-Stromversorgungseingängen, Betriebstemperatur von -40 bis 75 °C

Ethernet-Schnittstelle
– 10/100/1000BaseT(X)-Ports (RJ45-Anschluss): 6
– Normen: IEEE 802.3 für 10BaseT; IEEE 802.3u für 100BaseT(X); IEEE 802.3ab für 1000BaseT(X); IEEE 802.3x für Flow Control; IEEE 802.1D-2004 für Spanning Tree Protocol; IEEE 802.1w für Rapid Spanning Tree Protocol; IEEE 802.1Q für VLAN Tagging; IEEE 802.1p für Class of Service

Ethernet Software Features
– Industrieprotokolle: EtherNet/IP; Modbus TCP; PROFINET IO Device; MECHATROLINK-4
– Verwaltung: Back Pressure Flow Control; DHCP Client; Fiber check; Flow control; IPv4/IPv6; LLDP; Port Mirroring; RMON; SNMP Inform; SNMPv1/v2c/v3; Syslog
– MIB: RFC1213; Ethernet-like MIB; IF MIB; LLDP MIB; Bridge MIB; Q-BRIDGE MIB
– Redundanzprotokolle: RSTP; STP; MRP
– Sicherheit: Schutz vor Broadcast-Stürmen; HTTPS/SSL; SNMPv3; Port-Sperre; Vertrauenszugriffskontrolle
– Zeitmanagement: NTP Server/Client; SNTP
– Filter: 802.1Q VLAN

Rotary Switch Konfiguration
– Industrieprofil

Switch Eigenschaften
– Jumbo Frame Größe: 9.6 KB
– MAC Tabellengröße: 8 K
– Max. Anzahl der VLANs: 8
– VLAN ID Bereich: VID 1 bis 4094
– Paketpuffergröße: 3 Mbits

LED-Schnittstelle
– LED-Anzeigen: PWR1; PWR2; STATE; FAULT; 10/100M (TP-Port); 1000M (TP-Port); 10/100/1000M (Gigabit-Combo-Port); intelligente PoE-LED (nur bei SDS-G3006-4PoE-2GTXSFP(-T)-Modellen)

USB-Schnittstelle
– Speicherport: USB Typ A (nur für ABC-02)

Input/Output Interface
– Alarmkontaktkanäle: 1; Relaisausgang mit einer Strombelastbarkeit von 1 A @ 24 VDC
– Tasten: Reset-Taste
– Digitaleingangskanäle: 1
– Digitale Eingänge: +13 bis +30 V für Zustand 1; -30 bis +3 V für Zustand 0; Max. Eingangsstrom: 8 mA

Leistungsparameter
– Anschluss: 2 abnehmbare 4-Kontakt-Klemmenleiste(n)
– Eingangsspannung: 12-48 VDC; Redundante Doppeleingänge
– Betriebsspannung: 9,6 bis 60 VDC
– Eingangsstrom: 0,76 max. A bei 12-48 VDC
– Leistungsbudget: Max. 120 W für den gesamten PD-Verbrauch bei 48 VDC Eingang; Max. 90 W für den gesamten PD-Verbrauch bei 24 VDC Eingang; Max. 45 W für den gesamten PD-Verbrauch bei 12 VDC-Eingang; Max. 36 W für jeden PoE-Anschluss
– Leistungsaufnahme (max.): 7,16 W
– Überlaststromschutz: Unterstützt
– Verpolungsschutz: Unterstützt

Physikalische Eigenschaften
– Gehäuse: Metall
– IP-Schutzart: IP40
– Abmessungen: 20 x 135 x 111 mm (0.79 x 5.32 x 4.37 in)
– Gewicht: 383 g (0.84 lb)
– Montage: DIN-Schienen-Montage; Wandmontage (mit optionalem Kit)

Umgebungsgrenzen
– Betriebstemperatur: Standardmodelle: -10 bis 60°C (14 bis 140°F); Weitbereichstemp. Modelle: -40 bis 75°C (-40 bis 167°F)
– Lagertemperatur (einschließlich Verpackung): -40 bis 85°C (-40 bis 185°F)
– Relative Luftfeuchtigkeit in der Umgebung: 5 bis 95% (nicht kondensierend)

Normen und Zertifizierungen
– EMC: EN 55032/35; EN 61000-6-2/-6-4
– EMI: CISPR 32; FCC Teil 15B Klasse A
– EMS: IEC 61000-4-2 ESD: Kontakt: 6 kV; Luft: 8 kV; IEC 61000-4-3 RS: 80 MHz bis 800 MHz: 10 V/m; 800 MHz bis 1 GHz: 20 V/m; IEC 61000-4-4 EFT: Leistung: 2 kV; Signal: 2 kV; IEC 61000-4-5 Surge: Leistung: 2 kV; Signal: 2 kV (1,2/50 μs); 1 kV (10/700 μs); IEC 61000-4-6 CS: 10 V; IEC 61000-4-8 PFMF
– Sicherheit: EN IEC 62368-1; UL 61010-2-201
– Schock: IEC 60068-2-27
– Freier Fall: IEC 60068-2-32
– Vibration: IEC 60068-2-6

MTBF
– Zeit: 3.483.278 Stunden
– Normen: Telcordia (Bellcore); GB
