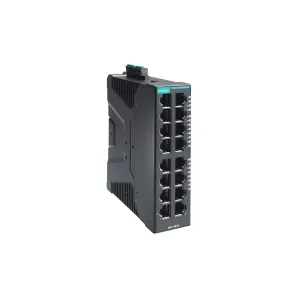

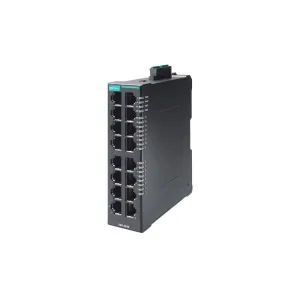

Der Smart-Ethernet-Switch SDS-3010 ist das ideale Produkt für IA-Ingenieure und Automatisierungsmaschinenbauer, um ihre Netzwerke mit der Vision von Industrie 4.0 kompatibel zu machen. Der Smart-Switch erweckt Maschinen und Schaltschränke zum Leben und vereinfacht die täglichen Aufgaben durch seine einfache Konfiguration und die leichte Installation. Darüber hinaus ist er über den gesamten Produktlebenszyklus hinweg überwachbar und leicht zu warten.

Die am häufigsten verwendeten Automatisierungsprotokolle – einschließlich EtherNet/IP, PROFINET und Modbus TCP – sind in den SDS-3010-Switch eingebettet, um eine verbesserte Betriebsleistung und Flexibilität zu bieten, indem er von Automatisierungs-HMIs aus steuerbar und sichtbar gemacht wird. Außerdem unterstützt er eine Reihe nützlicher Managementfunktionen, darunter IEEE 802.1Q VLAN, Port-Spiegelung, SNMP, Warnung durch Relais und eine mehrsprachige Web-GUI.

Zusätzliche Funktionen und Vorteile
– IP-Port-Bindung, um sicherzustellen, dass kritische Geräte schnell ersetzt werden können, ohne dass die IP-Adresse neu zugewiesen werden muss
– IEEE 802.1Q VLAN zur Vereinfachung der Netzwerkplanung
– Unterstützt den ABC-02-USB (automatischer Backup-Konfigurator) zur schnellen Sicherung/Wiederherstellung der Systemkonfiguration und zum Firmware-Upgrade
– Automatische Warnung durch Ausnahme über Relaisausgang
– Sperre für nicht verwendete Ports, SNMPv3 und HTTPS zur Verbesserung der Netzwerksicherheit
– Port-Spiegelung für Online-Debugging und -Überwachung
– Lokales Protokoll und die Möglichkeit, Inventardateien zu exportieren, erleichtern die Inventarverwaltung
– Erweiterte PoE-Verwaltungsfunktion (PoE-Port-Einstellung, PD-Fehlerprüfung und PoE-Zeitplanung)

Ethernet-Schnittstelle:
– 10/100BaseT(X) Ports (RJ45-Anschluss): 8
– Combo-Ports (10/100/1000BaseT(X) oder 100/1000BaseSFP): 2
– PoE-Ports (10/100BaseT(X), RJ45-Anschluss): 8
– Normen: IEEE 802.3 für 10BaseT; IEEE 802.3u für 100BaseT(X); IEEE 802.3ab für 1000BaseT(X); IEEE 802.3x für die Flusssteuerung; IEEE 802.1D-2004 für das Spanning Tree Protocol; IEEE 802.1w für das Rapid Spanning Tree Protocol; IEEE 802.1Q für VLAN-Tagging; IEEE 802.1p für Class of Service

Ethernet-Softwarefunktionen:
– Industrieprotokolle: EtherNet/IP; Modbus TCP; PROFINET IO Device; MECHATROLINK-4
– Verwaltung: Back Pressure Flow Control; DHCP Client; Fiber check; Flow control; IPv4/IPv6; LLDP; Port Mirroring; RMON; SNMP Inform; SNMPv1/v2c/v3; Syslog
– MIB: RFC1213; Ethernet-like MIB; IF MIB; LLDP MIB; Bridge MIB; Q-BRIDGE MIB
– Redundanzprotokolle: RSTP; STP; MRP
– Sicherheit: Broadcast Storm Protection; HTTPS/SSL; Port Lock; SNMPv3; Trust Access Control
– Zeitmanagement: NTP Server/Client; SNTP
– Filter: 802.1Q VLAN

Schaltereigenschaften:
– Jumbo Frame Größe: 9.6 KB
– MAC Tabellengröße: 8 K
– Max. Anzahl der VLANs: 8
– VLAN ID Bereich: VID 1 bis 4094
– Paketpuffergröße: 3 Mbits

LED-Schnittstelle:
– LED-Anzeigen: PWR1; PWR2; STATE; FAULT; 10/100M (TP Port); 10/100/1000M (Gigabit Combo Port); Smart PoE LED (nur bei SDS-3010-8PoE-2GTXSFP(-T) Modellen)

USB-Schnittstelle:
– Speicherport: USB Typ A (nur für ABC-02)

Eingangs-/Ausgangsschnittstelle:
– Alarmkontaktkanäle: 1; Relaisausgang mit einer Strombelastbarkeit von 1 A @ 24 VDC
– Tasten: Reset-Taste
– Digitaleingangskanäle: 1
– Digitale Eingänge: +13 bis +30 V für Zustand 1; -30 bis +3 V für Zustand 0; Max. Eingangsstrom: 8 mA

Leistungsparameter:
– Anschluss: 2 abnehmbare 4-Kontakt-Klemmenleiste(n)
– Eingangsspannung: 48 VDC
– Eingangsstrom: 0,28 max. A @ 48 VDC
– Leistungsbudget: Max. 240 W für den gesamten PD-Verbrauch bei 48 VDC Eingang; Max. 36 W für jeden PoE-Port
– Leistungsaufnahme (max.): 10,76 W bei Volllast ohne den Verbrauch der PDs
– Überlastungsschutz: Unterstützt
– Verpolungsschutz: Unterstützt

Physikalische Eigenschaften:
– Gehäuse: Metall
– IP-Schutzart: IP40
– Abmessungen: 36 x 135 x 111 mm (1.42 x 5.32 x 4.37 in)
– Montage: DIN-Schienen-Montage; Wandmontage (mit optionalem Bausatz)

Umgebungsgrenzwerte:
– Betriebstemperatur: Standardmodelle: -10 bis 60°C (14 bis 140°F); Modelle für weite Temp. Modelle: -40 bis 75°C (-40 bis 167°F)
– Lagertemperatur (einschließlich Verpackung): -40 bis 85°C (-40 bis 185°F)
– Relative Luftfeuchtigkeit in der Umgebung: 5 bis 95% (nicht kondensierend)

Normen und Zertifizierungen:
– EMC: EN 55032/35; EN 61000-6-2/-6-4
– EMI: CISPR 32; FCC Teil 15B Klasse A
– EMS: IEC 61000-4-2 ESD: Kontakt: 6 kV; Luft: 8 kV; IEC 61000-4-3 RS: 80 MHz bis 800 MHz: 10 V/m; 800 MHz bis 1 GHz: 20 V/m; IEC 61000-4-4 EFT: Leistung: 2 kV; Signal: 2 kV; IEC 61000-4-5 Surge: Leistung: 2 kV; Signal: 2 kV (1,2/50 μs), 1 kV (10/700 μs); IEC 61000-4-6 CS: 10 V; IEC 61000-4-8 PFMF
– Sicherheit: EN IEC 62368-1; UL 61010-2-201
– Schock: IEC 60068-2-27
– Freier Fall: IEC 60068-2-32
– Vibration: IEC 60068-2-6

MTBF:
– Zeit: 2.150.066 Stunden
– Normen: Telcordia (Bellcore); GB
