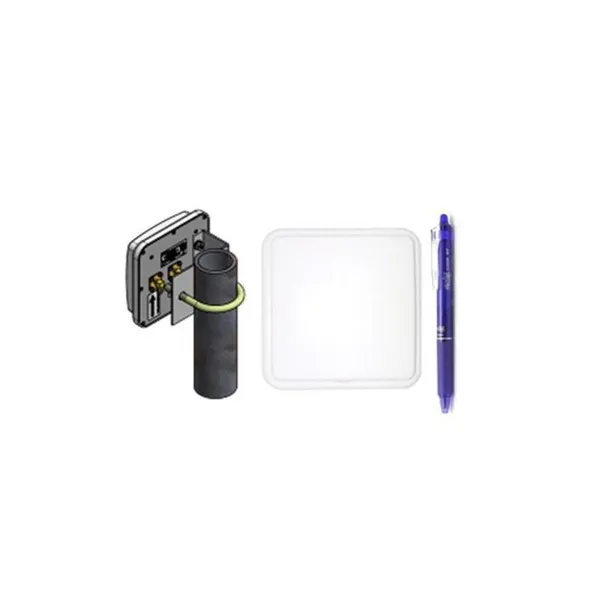

4,9-6,1 GHz Duale Polarisation/Doppelschräge Teilnehmerantenne

MARS 5 GHz Duale polarisierte Antenne für eine vollständige Abdeckung des 5 GHz Frequenzbandes.

Zusätzliche Eigenschaften:

– Dual Slant bei diagonaler Montage.
– Effiziente und stabile Leistung.
– Hohes Verstärkungs-/Größenverhältnis.
– Leichtes Gewicht und robuste Konstruktion.
– UV-geschützter Radom aus Polycarbonat, geeignet für Installationen bei rauen Wetterbedingungen.

Einfache Montage mit Az/El-Einstellung und 45-Grad-Drehung.

Technische Daten Elektrisch
– Frequenzbereich 4,9-6,1 GHz
– Verstärkung, vertikale Pol. 13,5 dBi
– Verstärkung, horizontaler Pol. 14,5 dBi
– VSWR, max. 1,7 : 1
– Polarisation Dual Pole (Linear, Vertikal & Horizontal)
– Polarisation Dual Slant (opt) ±45o (Diamantform)
– 3 dB Beam-Width, H-Plane, typ. 35°
– 3 dB Beam-Width, E-Plane, typ. 35°
– Side Lobes, min. -10 dB
– Cross Polarization, typ. -15 dB
– Front to Back Ratio, min. -20 dB
– Input Power, max. 50 Watt
– Port to Port Isolation, min. -24 dB
– Eingangsimpedanz 50 Ohm
– Blitzschutz DC geerdet
– El. Downtilt-Bereich Abmessungen (HxBxT)

Technische Daten Mechanisch
– Abmessungen (HxBxT) 112 x 112 x 33,5 mm (4,41″ x 4,41″ x 1,32″)
– Gewicht 147 gr.
– Anschluss 2 x rechtwinkliges SMA, weiblich
– Rückwand Aluminium geschützt durch chemische Passivierung.
– Radom UV-geschütztes Polycarbonat
– Montage Siehe Bestelloptionen

Technische Daten Umwelt
– Betriebstemperaturbereich -55°C bis +65°C
– Windlast 200 Km/h (Überlebensdauer)
– Vibration gemäß IEC 60721-3-4
– Entflammbarkeit UL94
– Wasserdichtigkeit IP-67
– Salznebel gemäß IEC 68-2-11
– Feuchtigkeit ETS 300 019-1-4,EN 302 085 (Anhang A.1.1)
