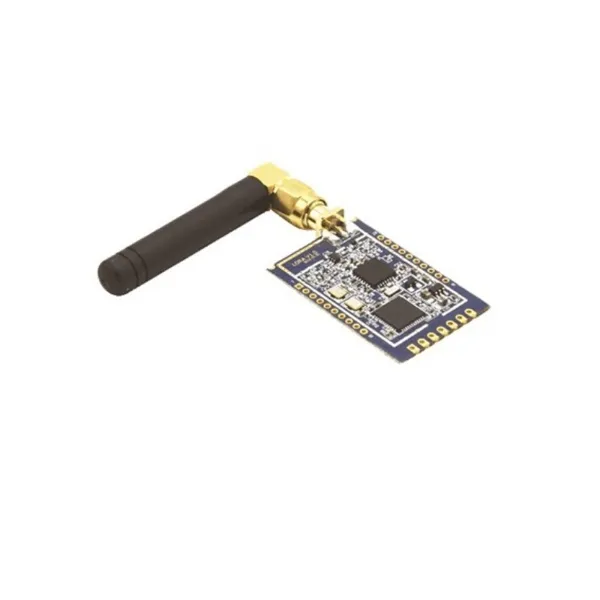

Four-Faith F8L10D-N – LoRa-Modul

Das LoRa-Modul F8L10D ist eine Art eingebettetes Gerät, das die Datenübertragungsfunktion über das LoRa-Netzwerk bereitstellt. Es bietet eine Breitband-Streuspektrum-Kommunikation. Das Produkt verwendet eine hochleistungsfähige LoRa-Lösung in Industriequalität, die eine transparente Datenübertragungsfunktion unterstützt. Weitere Merkamle sind ein niedriger Energieverbrauch, der niedrigste Arbeitsstrom ist kleiner als 2 uA; mehrere I/O-Kanäle, kompatible Analogeingänge und Impulseingangszähler. Es wurde in M2M-Bereichen wie Elektrizität, intelligenter Verkehr, drahtlose Messung, industrielle Automatisierung, Telemetrie, Wasserversorgung, Umweltschutz, Wetter usw. weit verbreitet eingesetzt.

LoRa-Spezifikation

• Kommunikationsprotokoll und Band: 433/470/780/868/915 MHz
• Indoor-/städtische Reichweite: 1 km
• Outdoor/RF-Reichweite (Line-of-Sight): 3,5 km
• Sendeleistung: 20 dBm (100 mW)
• Empfängerempfindlichkeit: -140 dBm
• HF-Datenrate: 6 Level 0,3, 0,6, 1,0, 1,8, 3,1, 5,5 Kbps
• Kanäle: 32
• Max. serielle Puffergröße: 4 KByte

Schnittstellentyp (UART)

• Datenbits: 8
• Stoppbits: 1, 2
• Prüfsumme: Keine, ungerade, gerade
• Baudrate: 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps
• Antennenanschluss: SMA-Buchse/Antennenpad/U.FL, charakteristische Impedanz von 50 Ohm

Netzteil

• Empfohlene Leistung: DC 3,3 V/0,5 A
• Leistungsbereich: DC 3,3 ~ 5 V

Energieverbrauch

• Empfangsmodus:
• TX-Modus: 117 ~ 129 mA bei 3,3 V DC (maximaler Impulsstrom
• Aufwachzeit:
• Tiefschlaf:

Physikalische Eigenschaften

• Abmessungen: 24,4 x 37,5 x 4,2 mm (ohne Antenne und Stecker)
• Gewicht: 5,0 g

Umgebungseigenschaften

• Betriebstemperatur: -40°C ~ +85°C
• Lagertemperatur: -40°C ~ +125°C (-40°F ~ +257°F)
• Luftfeuchtigkeit bei Betrieb: 95%
