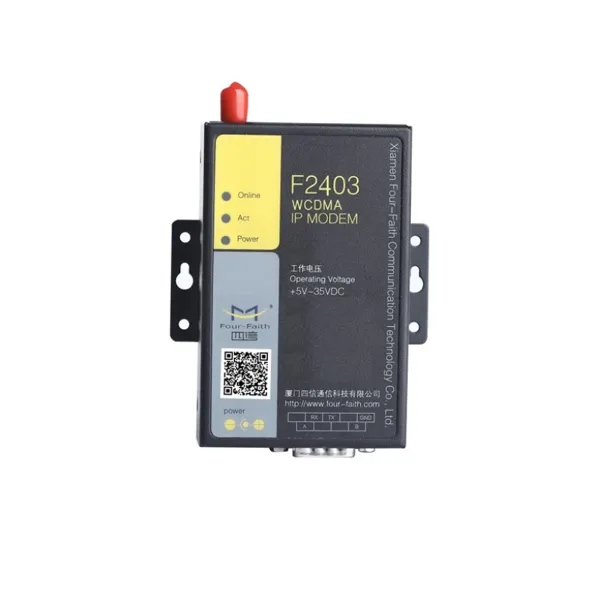

Four-Faith F2403 – 3G GPRS WCDMA IP-Modem

Das IP-Modem der Serie F2X03 ist eine Art mobiles Endgerät, das Datenübertragungsfunktionen über das öffentliche GPRS/CDMA/WCDMA/EVDO-Netzwerk bereitstellt.

Es verfügt über eine leistungsfähige industrielle 16/32 Bits CPU und ein eingebettetes Echtzeitbetriebssystem. Es unterstützt RS232- und RS485-Ports (oder RS422-Ports), über die ein Gerät bequem und transparent an ein Mobilfunknetz angeschlossen werden kann. So können Sie mit nur einer Grundkonfiguration eine Verbindung zu Ihren vorhandenen seriellen Geräten herstellen.

Es wurde in M2M-Bereichen wie intelligentem Verkehr, intelligentem Stromnetz, industrieller Automatisierung, Telemetrie, Finanzen, POS, Wasserversorgung, Umweltschutz, Post, Wetter usw. weit verbreitet eingesetzt.

• Standard und Band: UMTS/WCDMA/HSDPA/HSUPA/HSPA+ 850/1900/2100 MHz, 850/900/1900/2100 MHz (optional); GSM 850/900/1800/1900 MHz; GPRS/EDGE-Klasse 12
• Bandbreite DC-HSPA+: Download-Geschwindigkeit 42 Mbit/s, Upload-Geschwindigkeit 5,76 Mbit/s; HSPA+: Download-Geschwindigkeit 21 Mbit/s, Upload-Geschwindigkeit 5,76 Mbit/s; HSDPA: Download-Geschwindigkeit 7,2 Mbit/s, HSUPA: Upload-Geschwindigkeit 5,76 Mbit/s; UMTS: 384 Kbit/s
• Sendeleistung: <24 dBm
• Empfangsempfindlichkeit: <-109 dBm

Hardware-System

• CPU: Industrielle 16/32 Bit CPU
• Flash: 512 KB
• SRAM: 256 KB

Schnittstellen

• Seriell: 1x RS232-Anschluss und 1x RS485- (oder RS422-) Anschluss, 15 KV ESD-Schutz
• Datenbits: 5, 6, 7, 8
• Stoppbits: 1, 1,5, 2
• Parität: Keine, gerade, ungerade, Leerzeichen, Marke
• Baudrate: 110 ~ 230400 bps
• Anzeige: “Power”, “ACT”, “Online”
• Antenne: Standard-SMA-Buchse, 50 Ohm, Lichtschutz (optional)
• SIM/UIM: Standard-Benutzerkartenschnittstelle, unterstützt 1,8 V/3 V SIM/UIM-Karte, 15 kV ESD-Schutz
• Stromversorgung: Standard 3-poliger Netzstecker, Verpolungs- und Überspannungsschutz

Stromversorgung

• Standardleistung: DC 12 V/0,5 A
• Leistungsbereich: DC 5 ~ 35 V

Verbrauch

• Standby: 3G: 40 ~ 55 mA bei 12 V DC; 2G: 36 ~ 40 mA bei 12 V DC
• Kommunikation: 3G: 88 ~ 190 mA bei 12 V DC; 2G: 62 ~ 68 mA bei 12 V DC

Physikalische Eigenschaften

• Gehäuse: Stahl, Schutzart IP30
• Abmessungen: 91 x 58,5 x 22 mm
• Gewicht: 205 g

Umgebungsgrenzen

• Betriebstemperatur: -35°C ~ +75°C
• Lagertemperatur: -40°C ~ +85°C (-40°F ~ +185°F)
• Luftfeuchtigkeit bei Betrieb: 95% (nicht gefroren)
