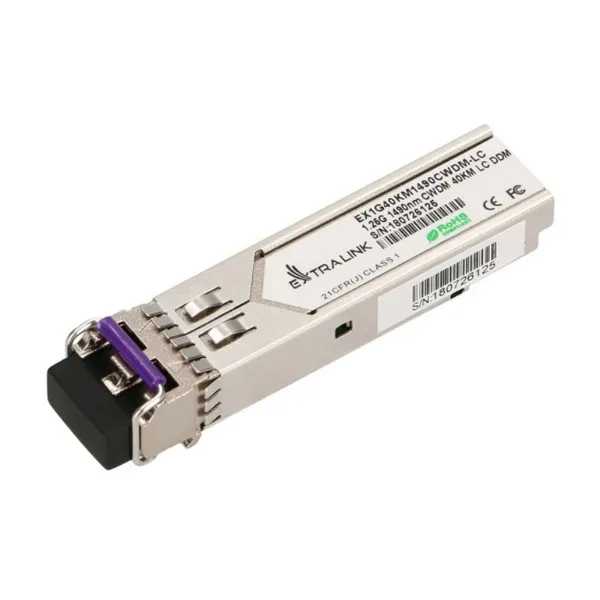

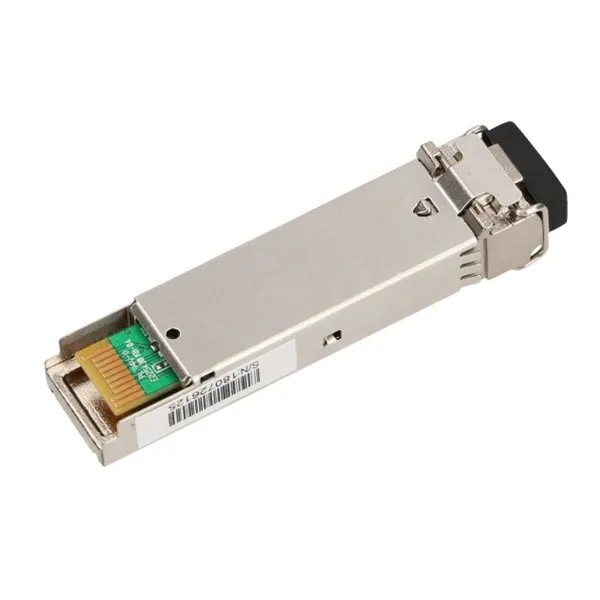

SFP-Module, CWDM, 1.25 G, 1490 nm, Singlemode, 40 km, LC, DDM

Das SFP-Glasfasermodul ist für die serielle optische Datenübertragung von CWDM-1G-Ethernet von bis zu 40 km pro SMF ausgelegt. Die Optische Single-Mode/CWDM-SFP-Module entsprechen den MSA SFF-8431 und SFF-8472 Standards. Es sind 8x Wellenlängen von 1470 nm bis 1610 nm verfügbar, wobei der Abstand bis zur nächsten Stufe 20 nm beträgt. Das Single-Mode/SFP-Modul zeichnet sich durch einen geringen Stromverbrauch und eine Datenrate von bis zu 1,25 Gbps aus.

Besondere Merkmale:

• Betriebsdaten-Übertragungsrate von bis zu 1,25 Gbp
• CWDM/DFB-Laser-Transmitter
• Übertragung bis zu 40 km pro SMF
• Übereinstimmung mit SFF-8472
• 3,3 V Stromversorgung
• Betriebstemperaturbereich von 0°C bis 70°C
• Duplex-LC-Steckverbinder-Schnittstelle
• Lasersicherheitszertifikat der Klasse 1
• Geringer Stromverbrauch

Grundlegende technische Parameter

• Geschwindigkeit der Datenübertragung: 1.25 Gbps
• Wellenlänge: 1490 nm
• Reichweite: Bis zu 40 km
• Typ: SFP
• Ausgangsanschluss: LC
• Art der Übertragung: Single-Mode
• Art des Multiplexverfahrens: CWDM
• Gehäusetemperatur im Betrieb: 0 bis +70°C
• Netzspannung: 3.15 ~ 3.45 V (optimalerweise 3.3)
• Speisestrom: 290 mA

Optische-Eigenschaften

• Durchschnittliche Ausgangsleistung: -3 ~ 3 dBm
• Mittlere Wellenlänge (gesendete): lc -6.5 ~ lc +6.5 nm (optimalerweise lc)
• Extinktionsverhältnis: min. 8.2 dB
• Spektrale Bandbreite (RMS): max. 1 nm
• Dämpfungsfaktor im Seitenmodus: min. 30 dB
• Optisches Wachstum/ Abfallzeit (20% ~ 80%): max. 0.26 dB
• Schwankungen: max. 0.43 dBm
• Standards: Kompatibel mit IEEE 802.3z
• Empfangsempfindlichkeit: -24 dBm
• Zentralwellenlänge (aufgenommen): 1260-1620 nm
• Überlastung des Empfängers: min. -3 dBm
• LOS De-Assert: max. -25 dBm
• LOS Assert: min. -35 dBm
• LOS Hysteresis: 1-4 dB
