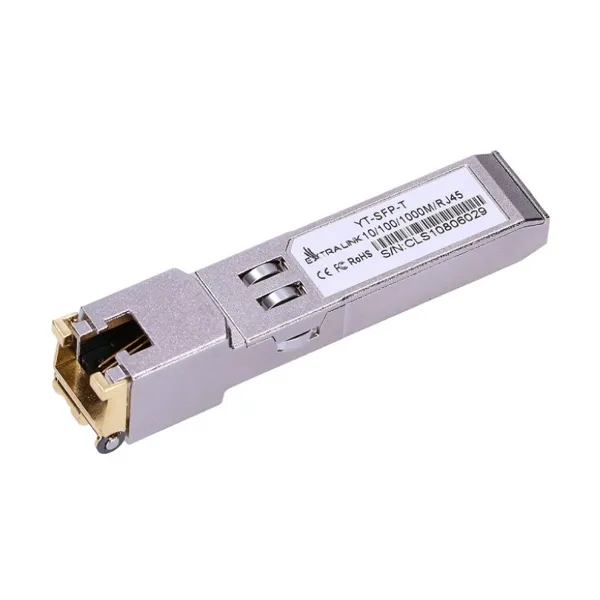

SFP-Modul, RJ45, 1.25 G, 100 M (100/1000BASE-T)

Das SFP-Modul mit einem RJ45-Anschluss ist ein hochleistungsfähiges, kostengünstiges Modul, das den Gigabit-Ethernet- und 1000-BASE-T-Standards gemäß IEEE 802.3-2002 und IEEE 802.3ab entspricht. Zudem liefert es eine Datenrate von 1000 Mbps bei einer Entfernungen von bis zu 100 Metern für Ethernetkabel (Twisted-Pair) der Kategorie 5. Das Modul unterstützt Vollduplex-Datenverbindungen mit 1000 Mbps mit 5-stufiger Puls-Amplituden-Modulation (PAM). Alle vier Kabelpaare werden mit einer Symbolrate von 250 Mbps auf jedem Paar verwendet. Außerdem stellt das SFP-Modul standardmäßige serielle ID-Informationen gemäß SFP-MSA zur Verfügung, auf die mit der Adresse A0h über das serielle Zweidraht-CMOS-EEPROM-Protokoll zugegriffen werden kann. Der physikalische IC kann auch über den seriellen Zweidraht-Bus unter der Adresse A0h angesprochen werden. Obendrein ist es mit den meisten Gigabit-SFP-Ports von Netzwerkgeräten kompatibel.

Eigenschaften:

• Übertragungsreichweite: 100 m
• Übertragungsgeschwindigkeit: 1.25 Gbps
• Ausgangsanschluss: RJ45
• Typ: SFP
• Port: SFP 1000BASE-T 1 Gbps RJ-45
• Port-Reichweite: 100 m
• Port-Verkabelung: UTP/STP Cat. 5
• Wattleistung: 1.05 W

Anwendungsbereich

• 1.25 Gigabit-Ethernet über Cat-5-Kabel

Technische Grundparameter

• Bidirektionale-Datenverbindungen mit Datenraten von bis zu 1,25 Gbps
• Anschließen des SFP-Moduls ohne Ausschalten des Gerätes möglich
• Großer Temperaturbereich des Gehäuses (0°C bis +70°C)
• Ganzmetallgehäuse für eine geringe EMI
• Geringe Wattleistung (typischerweise 1,05 W)
• Kompakter RJ-45-Anschluss
• Zugriff auf das physikalischen Layer IC über den seriellen Zweidraht-Bus
• 1000BASE-T-Betrieb in Hostsystemen mit SERDES-Schnittstelle
• 10/100/1000 Mbps-Kompatibilität in Hostsystemen mit SGMII-Schnittstelle
