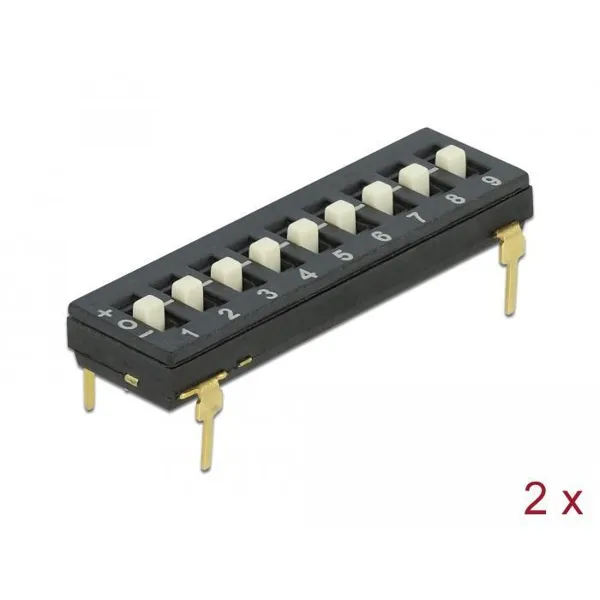

Dieser DIP-Schalter von Delock ist für die Lötmontage auf einer Platine geeignet.

Tri-State Schaltung
Der Tri-State Schalter ist aus 9 Einzelschaltern aufgebaut, die jeweils 3 Schaltstellungen (+, 0, -) pro Position besitzen. Damit lassen sich mehr Codierungen erzeugen als ein Standard DIP-Schalter mit nur 2 Schaltstellungen (Ein / Aus).

THT-Montagetechnik
Die angebrachten Lötpins am DIP-Schalter werden in Kontaktlöcher auf der Platine gesteckt und an der Unterseite verlötet. Die Schaltreihen dienen der Einstellung von Konfigurationen sowie der Umstellung von Parametern.

Vielseitig einsetzbar
Der DIP-Schalter wird hauptsächlich in der Telekommunikation, im Computerbereich und in der Messtechnik eingesetzt.

Spezifikation
– Anschlüsse: 1 x 11 Lötpins
– Positionsanzahl: 9
– Rastermaß: 2,54 mm
– Schaltstellungen: 3 (+, 0, -)
– Schaltleistung: 25 mA, 24 VDC
– Isolationswiderstand: 1000 MΩ / 500 VDC
– Spannungsfestigkeit: 500 VAC / 1 Minute
– Löttemperatur: 250 °C für ca. 3 Sekunden
– Umgebungstemperatur: -40 °C ~ 85 °C
– Betriebstemperatur: -30 °C ~ 85 °C
– Material: Kunststoff
– Farbe: schwarz
– Maße (LxBxH): ca. 24,3 x 7,0 x 3,8 mm

Packungsinhalt
– 2 x DIP-Schalter
