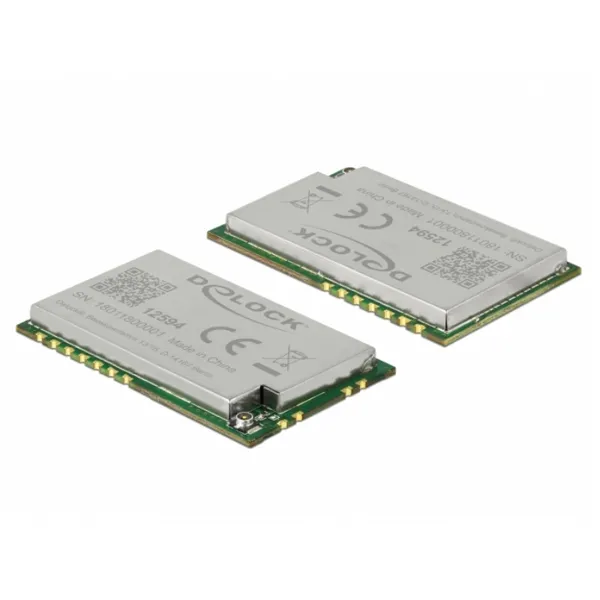

Delock IoT-LoRa-Funkmodul – 868 MHz, 30 dBm, TTL (3.3 V), SMD > MHF(R) I-Buchse

Dieses sehr energieeffiziente IoT-LoRa-Funkmodul von Delock eignet sich für LPWAN, M2M, IoT oder Industrie 4.0 Anwendungen. Über die UART TTL-Schnittstelle können Komponenten wie Sensoren, Steuerungen, GNSS-Tracker, LoRaWAN Gateways u.s.w. mit diesem LoRa kompatiblen Funkmodul ausgestattet werden. Durch die flexible Ausgangsleistung des Moduls wird ein breites Spektrum an Antennen und damit ein großer Sende-/ Empfangsbereich bedient.

Die LoRa-Daten werden immer verschlüsselt in einem sicheren Funknetzwerk (Secure Network) übertragen und bleiben damit vor fremdem Zugriff geschützt. Das IoT-LoRa-Modul unterstützt vier Energiesparmodi und ist mit seinem sehr geringen Energieverbrauch (5 µA) für den Betrieb an Akkus geeignet. Es stehen für die Antenne vier Leistungsstufen am HF-Ausgang des IoT-LoRa-Moduls zur Verfügung.

Das Modul kann Funkstörungen automatisch erkennen und aktiv Übertragungsfehler verhindern. Damit wird eine fehlerfreie Datenübertragung sichergestellt und die Übertragungsreichweite gewährleistet.

• Systemvoraussetzungen: Antenne mit MHF(R) I-Stecker, Steuerungseinheit mit TTL (3.3 V)-Schnittstelle
• Packungsinhalt: Modul
• Verpackung: Box

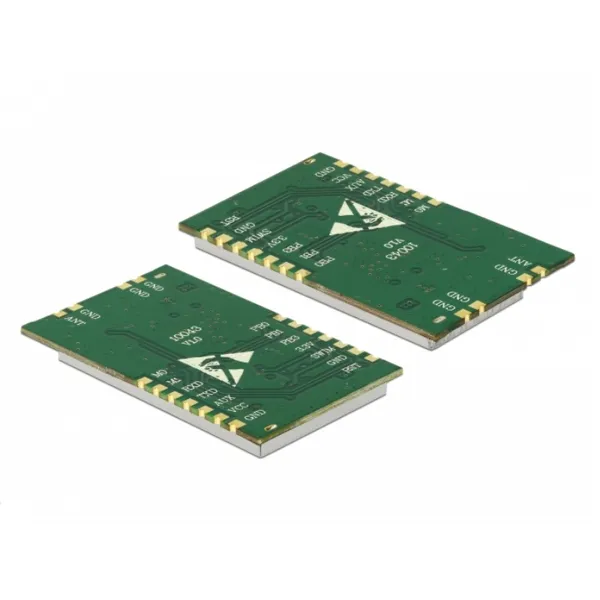

• Anschlüsse: 1x MHF(R) I-Buchse, 1x 18 Pin-SMD
• Rastermaß: 1.27 mm
• Chipsatz: Semtech SX1276
• Schnittstelle: UART-TTL (3.3 V)
• FIFO: 2x 512 Byte
• Frequenzbereich: 862 – 893 MHz
• Kanäle: 32
• Empfindlichkeit: -146 dBm bei 2.4 Kbps
• Sendeleistung: 21 – 30 dBm
• Air-Data-Rate: 0.3, 1.2, 2.4, 4.8, 9.6, 19.2 Kbps
• Energiemodi: (Normal, Wake-up, Power-saving, Sleep)
• Unterstützt: WOR (Wake On Radio), FEC (Forward Error Correction)
• Spannungsversorgung: 3.3 – 5.2 V
• Stromaufnahme: 600 mA bei 30 dBm
• Betriebstemperatur: -40°C ~ 85°C
• Relative Luftfeuchtigkeit: 10 – 90 % (nicht kondensierend)
• Maße (L x B x H): ca. 40 x 25 x 3.7 mm
• Gewicht: ca. 6 g
