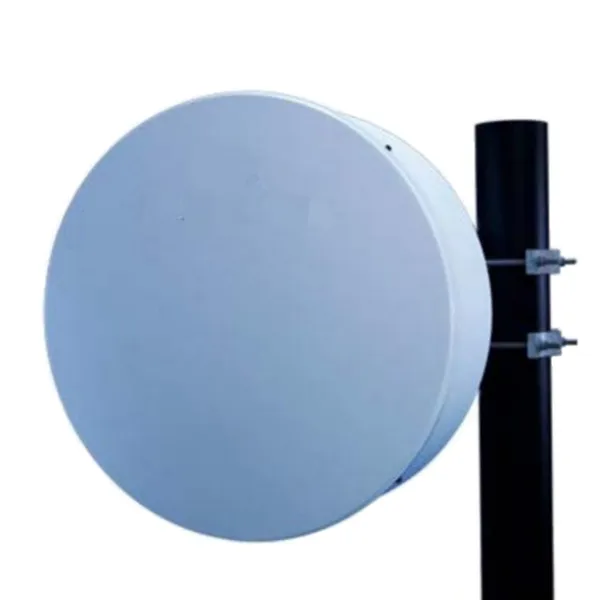

Hochleistungs-Parabolspiegel-Antenne – 5.25-5.85 GHZ, 1.2 m (4 ft), zweifache Polarität

Hochleistungs-Parabolspiegel-Antennen von Cambium-Networks eignen sich für den Einsatz mit allen Sub-6 GHz PTP-Produkten. Sie sind so konstruiert, dass sie sowohl eine Strahlungsleistung der ETSI-Klasse 2/3 leisten als auch eine ausgezeichnete Verstärkung bieten. Praxisbewährte, vormontierte Antennen und robuste Masthalterungen gewährleisten eine einfache-Installation und einen minimalem Wartungsaufwand. Durch das mitgelieferte Radom wird eine stabile und zuverlässige Leistung auch unter schwierigeren Bedingungen gewährleistet.

Eigenschaften:

• Hochleistungs-Parabolantennen der ETSI-Klasse 2/3 (abhängig vom Frequenzbereich)- ausgezeichnete Leistung für eine Vielzahl von Anwendungen
• Im Unternehmen bereits vollständig vormontiert – vereinfacht die Installation vor Ort und garantiert “werksgeprüfte” Qualität
• Geeignet für den Einsatz mit den anschlussfähigen Geräten PTP 650, PTP 670, PTP 700 und PTP 450i
• Unterstützt LINKPlanner(TM), welches eine genaue Prognosen über PTPs Verbindungsleistung und Einsatzfähigkeit liefert. LINKPlanner(TM) ist kostenlos auf der Support-Website unter cambiumnetworks.com runterladbar

Allgemeine-Eigenschaften

• Modellnummer: RDH4510B
• Antennentyp: Hochleistungs-Parabolspiegel-Antenne
• Größe: 1.2 m (4 ft)
• Polarität: Zweifach
• Standard-HF-Steckertyp: N-Stecker
• RoHS-konform: Ja
• Verpackungsart: Holzkiste
• Bruttogewicht: 88.9 kg (196 lbs)
• Maße (L x B x H): 150 x 89 x 152 cm (59 x 35 x 60 in)
• Versandvolumen: 2,03 cu m (71,7 cu ft)

Elektrische-Eigenschaften

• Betriebs-Frequenzbereich: 5.25 – 5.85 GHz
• Halbe Leistungs-Strahlbreite, horizontal: 3 Grad
• Halbe Leistungs-Strahlbreite, vertikal: 3 Grad
• Kreuzpolarisationsentkopplung: 30 dB
• Rückdämpfung (F/B): 49 dB
• Gewinn, niedriger Frequenz: 34.2 dBi
• Gewinn, mittlerer Frequenz: 34.7 dBi
• Gewinn, hoher Frequenz: 34.7 dBi
• VSWR: 1.5:1
• Rückflussdämpfung: -14 dB

Mechanische-Eigenschaften

• Azimut-Feineinstellung: +/- 10 Grad
• Elevation-Feineinstellung: +/- 25 Grad
• Durchmesser des Montagerohrs (min.): 11.4 cm (4.5 inch)
• Durchmesser des Montagerohrs (max.): 11.4 cm (4.5 inch)
• Nettogewicht: 38.3 kg (85 lbs) mit Radom
• Windgeschwindigkeit (Betrieb): 145 km/h (90 mph)
• Überlebenswindgeschwindigkeit: 201 km/h (125 mph)
• Axial-kraft (FA): 3278 N (737 lbs) mit Radom
• Seitenkraft (FS): 1623 N (365 lbs) mit Radom
• Torsionsmoment (MT): 1063 Nm (784 lbs) mit Radom
• Betriebstemperaturbereich: -40°C bis +60°C
• Max. Druck, PSIG (Wellenleiter-Schnittstelle): 5
