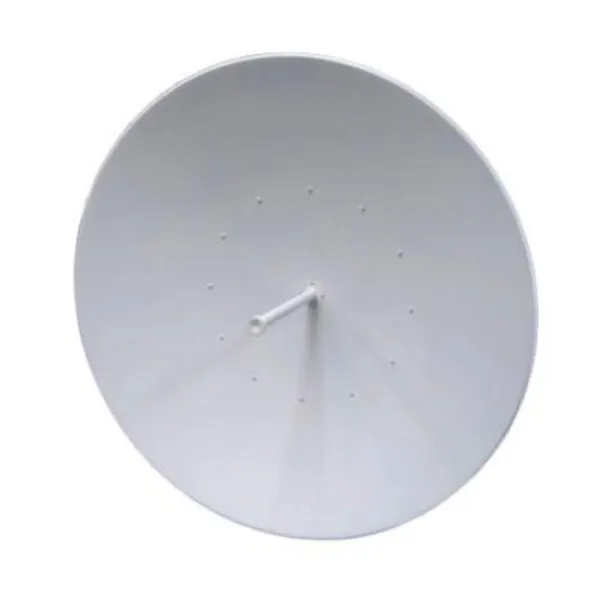

5,25-5,85 GHZ 2-FT 0,6m Einfach polarisierte Parabolreflektor-Antenne mit Standardleistung

Die Parabolreflektorantenne arbeitet in einem Frequenzbereich von 5,25 GHz bis 5,85 GHz und hat eine Höhe von 60 cm. Im Werk komplett vormontiert – vereinfacht die Installation vor Ort und garantiert “werksgeprüfte” Qualität.

Allgemein

• Nenngröße: 0,6 m (2 ft)
• Polarisierung: Einzeln
• Standard-HF-Verbindertyp: N Buchse

Elektrisch

• Betriebsfrequenzband: 5,25 – 5,85 GHz
• Halbe Leistungsstrahlbreite, horizontal: 6,1 Grad
• Halbe Leistung Strahlbreite, vertikal: 6,1 Grad
• Kreuzpolarisations-Unterscheidung: 28 dB
• Verhältnis Vorderseite zu Rückseite (F/B): 38 dB
• Verstärkung, niedrige Frequenz: 28,5 dBi
• Verstärkung, mittlere Frequenz: 29 dBi
• Verstärkung, Hochfrequenz: 29,5 dBi
• VSWR: 1,5:1
• Reflexionsverlust: -14 dB

Mechanisch

• Feine Azimutanpassung: +/ 10 Grad
• Feineinstellung der Elevation: +/ 30 Grad
• Durchmesser des Montagerohrs, min: 2 Zoll (5,08 cm)
• Durchmesser des Montagerohrs, max: 11,4 cm (4,5 Zoll)
• Nettogewicht ohne Radom: 22 lbs (9,9 kg)
• Nettogewicht mit Radom: 26 lbs (11,7 kg)
• Windgeschwindigkeit im Betrieb: 145 km/h (90 mph)
• Windlast: 125 mph (201 km/h)
• Axialkraft (FA) ohne Radom: 222 lbs (988 N)
• Axialkraft (FA) mit Radom: 122 lbs (543 N)
• Seitenkraft (FS) ohne Radom: 14 lbs (62 N)
• Seitenkraft (FS) mit Radom: 24 lbs (107 N)
• Torsionsmoment (MT) ohne Radom: 225 ftlbs (305 Nm)
• Torsionsmoment (MT) mit Radom: 194 ft-lbs (263 Nm)
• Betriebstemperaturbereich: 40 °C bis +60 °C
• Maximaler Druck, PSIG, (wenn Wellenleiter-Schnittstelle): 5

Informationen zum Versand

• Pakettyp: Pappe
• Bruttogewicht: 11,3 kg (25 lbs)
• Abmessungen, L x B x H : 28 x 8 x 28 in (71 x 20 x 71 cm)
• Transportvolumen: 3,63 cu ft (0,1 cu m)
