Banana Pi Kameramodul für BPI-M3 (OV5640 & OV8865)

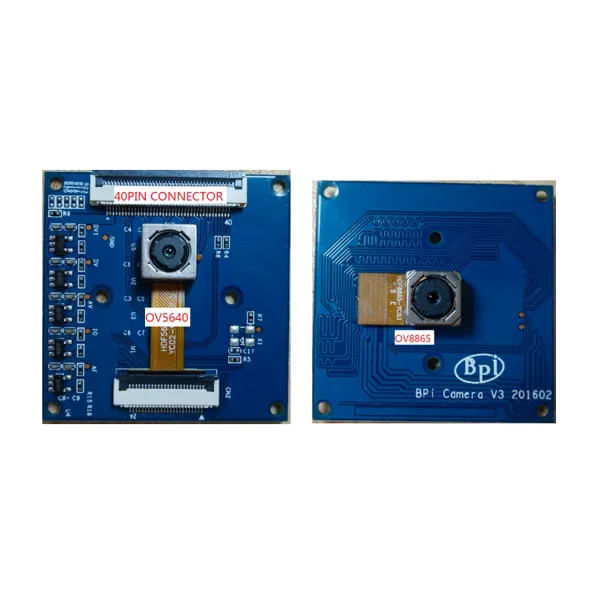

Das Kamera-V3-Modul wurde speziell für das BPI-M3 entwickelt. Es besteht aus zwei CMOS-Sensormodulen, zum einen OV5640 (5M Pixel), zum anderen OV8865 (8M Pixel).

OV5640 Spezifikationen

• Auflösung: 2592 x 1944
• Stromversorgung:
• Core: 1.5 V +/- 5 % (mit integriertem 1.5 V Regler)
• Analog: 2.6 ~ 3.0 V (2.8 V typ.)
• I/O: 1.8 V / 2.8 V
• Energiebedarf:
• Aktiv: 140 mA
• Standby: 0.02 mA
• Temperaturbereich:
• In Betrieb: -30 °C bis 70 °C Sperrschichttemperatur
• Stabiles Bild: 0 °C to 50 °C Sperrschichttemperatur
• Ausgabeformate: 8-/10-bit RGB RAW Ausgabe
• Objektivgröße: 1/4″
• Hauptstrahlwinkel des Objektivs (CRA): 24°
• Eingangstaktfrequenz: 6 ~ 27 MHz
• Max. S/N-Verhältnis: 36 dB (maximal)
• Dynamikbereich: 68 dB (at) 8x Gewinn
• Maximale Bildübertragungsrate:
• QSXGA (2592×1944): 15 fps
• 1080p: 30 fps
• 1280×960: 45 fps
• 720p: 60 fps
• VGA (640×480): 90 fps
• QVGA (320×240): 120 fps
• Empfindlichkeit: 600 mV/Lux-Sek
• Shutter: Rolling Shutter / Frame Exposure
• Maximales Belichtungsintervall: 1964 x tROW
• Pixelgröße: 0.0014 mm x 0.0014 mm
• Dunkelstrom: 8 mV/s bei 60 °C Sperrschichttemperatur

OV8865 Spezifikationen

• Auflösung: 3264 x 2448
• Stromversorgung:
• Core: 1.2 V
• Analog: 2.8 V
• I/O: 1.8, 2.8 V
• Energiebedarf:
• Aktiv: 196 mW (volle Auflösung bei 30 fps)
• XSHUTDOWN: 0.005 mW
• Temperaturbereich:
• In Betrieb: -30 °C bis 85 °C Sperrschichttemperatur
• Stabiles Bild: 0 °C to 60 °C Sperrschichttemperatur
• Ausgabeformate: 10-bit RAW
• Objektivgröße: 1/3.2″
• Hauptstrahlwinkel des Objektivs (CRA): 32.2° nicht linear
• Eingangstaktfrequenz: 6 ~ 27 MHz
• Max S/N-Verhältnis: 36.7 dB
• Dynamikbereich: 68.8 dB
• Maximale Bildübertragungsrate:
• 3264 x 2448: 30 fps
• 3264 x 1836: 30 fps
• 2816 x 1584: 30 fps
• 1632 x 1224: 30 fps
• 1408 x 792: 60 fps
• Empfindlichkeit: 940 mV/Lux-Sek
• Scan-Modus: progressiv
• Maximales Belichtungsintervall: 2480 x tROW
• Pixelgröße: 0.0014 mm x 0.0014 mm
• Dunkelstrom: 20e-/Sek bei 60 °C Sperrschichttemperatur
