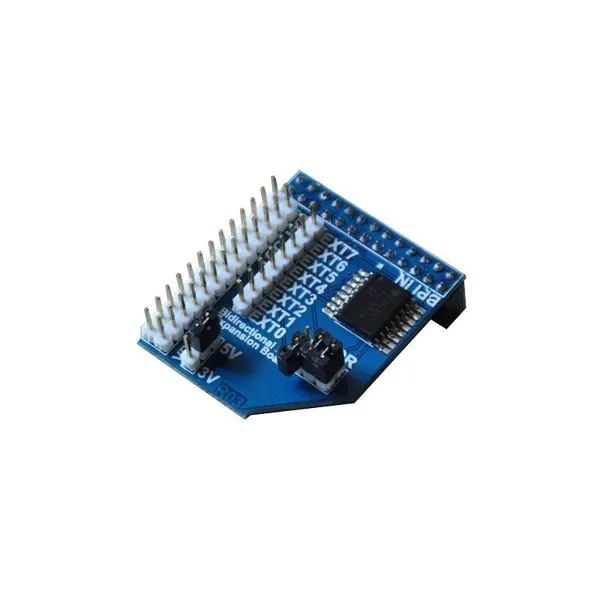

Banana Pi BPI-A-001 I2C GPIO Expansion Board

Dieses Modul wurde speziell entwickelt, um die GPIOs des Banana Pi zu
erweitern. Damit ist es eine effiziente Lösung für den IO-Port-Mangel
der Banana Pis. Es nutzt einen PCF8574 Chip, um ein Board um 8 doppeltgerichtete IOs
zu erweitern. Das Modul wird über einen I2C-Bus mit dem Banana Pi
verbunden. Das Modul verfügt über 8 I2C-Adressen, von denen eine vom
Nutzer über den “ADDR”-Jumper gewählt werden kann. Außerdem können
Nutzer zwischen einer Spannung von 5 V oder 3.3 V wählen. Das Modul
verfügt über einen Schutz vor externen Hochspannungsschäden. Mehrere
Module können kaskadiert werden.

Merkmale

• 8 doppeltgerichtete IOs
• 8 I2C-Adressen
• Isolationsschutz
• wiringPi API, Beispielcode
• 100 kHz I2C-Bus-Schnittstelle (Standardmodus I2C-Bus)

Anschlüsse

• Banana Pi Anschluss
• Banana Pi Kaskadierungsanschluss
• EXT0-EXT7 erweitert GPIO
• Spannungswahl-Jumper
• I2C-Adressauswahl-Jumper

• Betriebsspannung: 2.5 – 6 V
• IO-Spannung: 3.3 or 5.5 V
• erweitert um 8 doppeltgerichtete IOs
• I2C-Bus
• 100 kHz I2C-Bus-Schnittstelle (Standardmodus I2C-Bus)
• Temperaturbereich: 40 °C bis +85 °C in Betrieb
